Vistas de seção giradas

Você pode criar uma vista de seção girada sobrepondo os esboços em uma vista.

Vistas de seção giradas usando filete redondo em uma nervura

Neste exemplo, a intenção é mostrar uma vista de seção parcial da nervura. Para ilustrar a aparência da seção transversal da nervura, você cria manualmente um esboço e aplicar uma área hachurada.

Peça original

Esboce linhas paralelas na vista.

Bloqueie o foco da vista clicando duas vezes na vista para que o esboço não mude parametricamente com a peça. Certifique-se de clicar duas vezes na vista, não na folha, para ter certeza de que está criando o esboço na vista.

Restrinja uma das linhas usando uma relação perpendicular à aresta da nervura.

Adicione um arco tangente, um spline e dimensões ao esboço. Não é necessário tornar o esboço totalmente definido. As dimensões definem o tamanho do esboço e o restringem à peça.

Oculte as dimensões clicando em Ocultar/exibir anotações (barra de ferramentas Anotação).

Adicione a hachura clicando em Área hachurada/preenchida (barra de ferramentas Anotação).

Vista de seção girada usando vistas quebradas

Você pode combinar uma vista quebrada com uma ou mais vistas de seção para criar uma vista de seção girada (revolucionada).

As imagens são cortesia da D & M Education, LLC.

Crie a vista de seção e alinhe-a com a vista quebrada.
Oculte a vista que usou como vista de origem para cortar a seção, ou mova-a para fora da folha de desenho.

Para obter mais detalhes, consulte Ocultar e exibir vistas.


Ajuste o tamanho de Tamanho do espaçamento da linha de quebra ao tamanho da vista de seção.

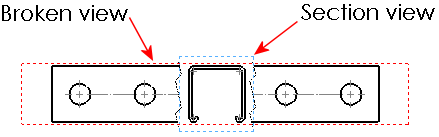

Arraste a vista de seção para dentro do espaçamento de forma que ela seja sobreposta à vista quebrada.
