Recursos adicionais de vistas de seção em desenhos

Você pode criar:
  • Vistas de seção de vistas de seção. Uma nova seção é calculada a partir do modelo sólido original, e a vista é atualizada se houver alteração no modelo.
  • Vistas de seção de vistas explodidas ortográficas (frontal, direita, esquerda, superior, inferior e posterior).
  • Vistas de cortes de peça que cria uma seção em uma vista pictórica (isométrica, trimétrica ou dimétrica).

Você pode mostrar/exibir arestas em vistas de seção.

Vistas de seção se expandem na árvore de projeto do FeatureManager para que todos os componentes e recursos fiquem disponíveis.

É possível adicionar dimensões a linhas de seção sem editar o esboço da linha de seção. É possível dimensionar entre uma linha de seção e outra linha ou aresta. Você pode também adicionar dimensões à vista-pai para ancorar a linha de seção. Em seguida, é possível ocultar a dimensão usando Exibir/Ocultar anotações.



É possível pré-selecionar entidades de esboço que pertencem à folha de desenho para criar vistas de seção. As entidades de esboço não precisam pertencer a uma vista de desenho existente.

Quando cria uma vista de seção (ou de seção alinhada) de um desenho de montagem, você pode:

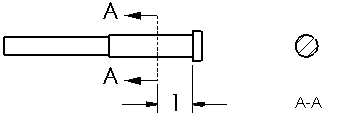

  • Especificar a distância do corte da vista de seção de modo que a vista de desenho inteira não seja cortada (não disponível em vistas de seção alinhadas).
  • Excluir componentes selecionados.
  • Excluir componentes de fixação (deixa sem corte a maioria dos itens inseridos do SOLIDWORKS Toolbox ou itens designados como componentes de fixação).
  • Controle o hachurado automático, de forma que componentes adjacentes têm padrões de hachura alternados.
  • Altere a orientação da vista para isométrica.

Você pode mover a seta da seção arrastando-a. Cada seta pode ser movida independentemente.



Você pode redimensionar e reposicionar a linha de seção arrastando-a. Se você tiver usado relações geométricas quando esboçou a linha de seção, as relações podem impedir que você reposicione a linha de seção. Por exemplo, se a linha de seção for coincidente com o centro de um furo, não será possível reposicioná-la. Contudo, a linha de seção se moverá se o furo for movido.

Você pode criar vistas de seção giradas se a ferramenta Vista de seção não for adequada. Você pode também combinar uma vista de quebra com uma ou mais vistas de seção para criar uma vista de seção girada (revolucionada).

É possível cortar e colar uma vista de seção em outra folha que não a vista-pai.

Você pode definir uma opção para reutilizar as letras de uma vista excluída em um desenho sem atribuir letras às vistas novamente.
