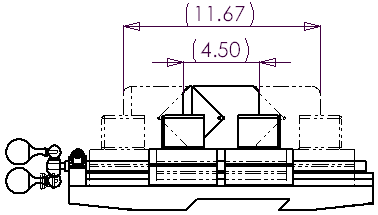

Aa Vistas de posição alternativa indicam o intervalo de movimento do componente de uma montagem, exibindo-o em diferentes posições. Você pode sobrepor uma ou mais Vistas de posição alternativa sobre a vista original em uma fonte fictícia.
- É possível dimensionar a vista primária e a vista de posição alternativa.
- A vista de posição alternativa é adicionada à árvore de projeto do FeatureManager.
- É possível criar mais de uma vista de posição alternativa em um desenho.
- A vista de posição alternativa não está disponível nas vistas quebrada, de seção, recortada e de detalhes.
- Depois de criar uma vista de posição alternativa, você pode modificá-la nos níveis da montagem e do desenho.
