Seção de corte parcial

Uma vista de seção de corte parcial recorta uma parte da montagem numa vista de desenho para expor o interior. Um hachurado é gerado automaticamente nas faces cortadas de todos os componentes.

A seção de corte parcial é parte de uma vista de desenho, não uma vista separada. Um perfil fechado, geralmente um spline, define a seção de corte parcial. O material é removido até uma profundidade especificada para expor detalhes internos. Especifique a profundidade através de um número ou selecionando uma geometria em uma vista de desenho.

Se você criar uma seção de corte parcial em uma vista explodida, não poderá recolher aquela vista.

Este exemplo mostra (1) a espessura das paredes e (2) como o eixo está soldado na tampa:

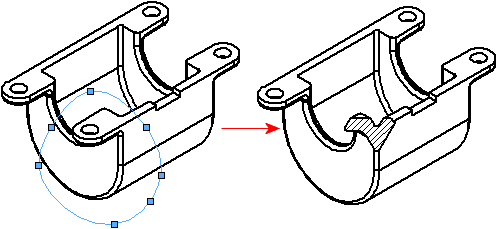

Seção de corte parcial de uma vista pictórica (isométrica, trimétrica, dimétrica). A profundidade é normal à folha:

Criar uma seção de corte parcial

Para criar uma seção de corte parcial:

  1. Clique em Seção de corte parcial tool_Broken_Out_Section_Drawing.gif (barra de ferramentas Desenho) ou em Inserir > Vista de desenho > Seção de corte parcial.
    O ponteiro muda para pointer_add_curves_freeform.gif.
    Se desejar um perfil diferente de um spline, crie e selecione um perfil fechado antes de clicar na ferramenta na Seção de corte parcial.
  2. Esboce um perfil.
  3. Defina as opções na caixa de diálogo Vista de seção. Se não desejar excluir componentes ou componentes de fixação da vista de seção de corte parcial, clique em OK.
  4. Defina as opções no PropertyManager de Seção de corte parcial.
    Use o modo de vista de desenho 3D para selecionar uma aresta oculta na profundidade de uma vista de seção de corte parcial.
  5. Clique em PM_OK.gif.

Editar ou excluir uma seção de corte parcial

Para editar ou excluir uma seção de corte parcial:

Clique com o botão direito na seção de corte parcial na árvore de projeto do FeatureManager e selecione uma das opções a seguir::
Opção Descrição
Editar definição Defina as opções no PropertyManager de Seção de corte parcial e clique em PM_OK.gif.
Editar esboço Selecione a entidade de esboço e edite-a, em seguida feche o esboço.
Delete

Vista de seção de corte parcial na vista de posição alternativa

Você pode adicionar vistas de seção de corte parcial nas vistas de posição alternativa.

Vista de posição alternativa Vista de seção de corte parcial na vista de posição alternativa

Para adicionar uma vista de seção de corte parcial a uma vista de posição alternativa:

  1. Em uma vista de posição alternativa, clique em Inserir > Vista de desenho > Seção de corte parcial.
    As seções de corte parcial só podem cortar a configuração de referência da vista do desenho, não as posições alternativas.
  2. Esboce um perfil fechado como um spline.
  3. Defina as opções no PropertyManager.
  4. Clique em .

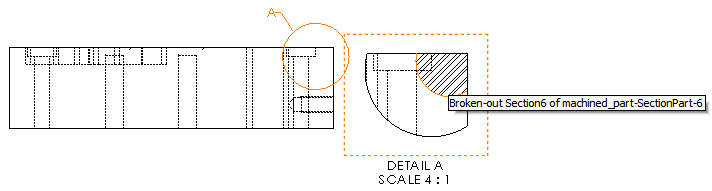

Vista de seção de corte parcial na vista de detalhes

Você pode adicionar vistas de seção de corte parcial nas vistas de detalhes.

Para adicionar uma vista de seção de corte parcial em uma vista de detalhes:

  1. Em uma vista de detalhes, clique em Inserir > Vista de desenho > Seção de corte parcial.
  2. Esboce um perfil fechado como um spline.
  3. Defina as opções no PropertyManager.
  4. Clique em .

Vista de seção de corte parcial na vista de seção

Você pode adicionar vistas de seção de corte parcial nas vistas de seção.

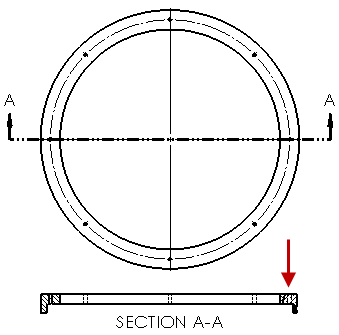

Vista de seção de corte parcial na vista de seção Imagem ampliada da vista de seção de corte parcial

Para adicionar uma vista de seção de corte parcial a uma vista de seção:

  1. Em uma vista de seção, clique em Inserir > Vista de desenho > Seção de corte parcial.
  2. Esboce um perfil fechado como um spline.
  3. Defina as opções no PropertyManager.
  4. Clique em .
