Dimensão de local básica do DimXpert

Dimensões básicas

Você pode criar dimensões básicas manualmente.



Para criar dimensões básicas:

  1. Em uma peça, clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações) ou em Ferramentas > Dimensões > Inteligente.
  2. No PropertyManager Dimensão, em Dimensão, clique em Dim de localização básica do DimXpert..
  3. Selecione as entidades na área de gráficos.
  4. Coloque a dimensão.
  5. No PropertyManager DimXpert, defina as opções.
  6. Clique em .

Recriar as dimensões básicas

Para usar o recurso Recriar as dimensões básicas:

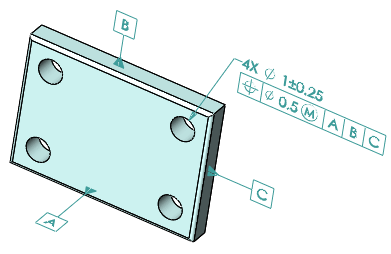

  1. Crie um modelo com uma tolerância geométrica de posição.

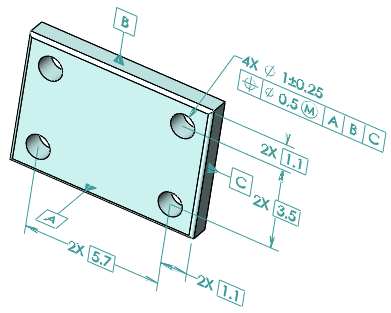

  2. Clique com o botão direito na tolerância Posição no DimXpertManager e selecione Recriar dim. básica.
