Enfatizar contornos

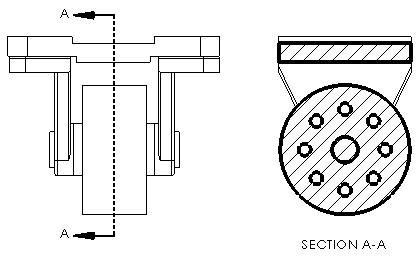

Em vistas de seção, você pode enfatiza o contorno de faces de corte em conformidade com a ISO 128-50. Normalmente, isso significa definir o contorno das faces como mais grosso do que outras linhas de modelo na vista de seção.

Enfatize do contorno em uma vista de seção

Para enfatizar o contorno em uma vista de seção:

  1. Selecione uma vista de seção em um desenho.
  2. No PropertyManager, em Vista de seção, selecione Enfatizar contorno.
  3. Clique em .

Definição da fonte de linha para realçar contornos

Para definir a fonte de linha para realçar contornos:

  1. Em um desenho, clique em Ferramentas > Opções > Propriedades do documento > Fonte de linha.
  2. Na caixa de diálogo, em Tipo de aresta, selecione Contorno da seção enfatizado.
  3. Defina as opções.
  4. Clique em OK.
