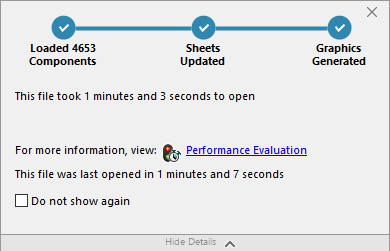

O indicador do Progresso de abertura do desenho oferece informações sobre o status de operações enquanto você abre um desenho.
Para desenhos que levam mais do que 60 segundos para abrir, o indicador permanece aberto após a abertura do desenho.
O indicador fornece informações sobre as seguintes operações:
| Carregar componentes |
Carrega a peça ou a montagem de nível superior e os documentos referenciados. Mostra o número de componentes abertos e o número total de arquivos no modelo. |
| Atualizar desenho |
Atualiza os modelos incluindo posicionamentos, recursos de montagem, padrões e modos no contexto. Se o desenho tem várias folhas, exibe o número total de folhas e qual folha está sendo atualizada. Clique em Ignorar restante para interromper o carregamento de folhas após a folha atual. |
| Atualizar gráficos |
Gera gráficos. |
| Tempo decorrido |
Mostra a quantidade de tempo necessário para abrir o desenho. |
| Tempo anterior para abrir |
Mostra a quantidade de tempo que foi necessário para abrir o desenho pela última vez. Para desenhos de montagem, a operação Tempo anterior para abrir é específica do modo de montagem. Essas informações são salvas para o modo de Montagem grande, modo de Peso leve e modo Resolvido.
|
Depois de abrir o desenho, clique em Avaliação de desempenho na caixa de diálogo do indicador para visualizar informações de desempenho específicas da abertura do desenho. Para visualizar as informações de desempenho mais tarde, clique em .
Você pode suprimir o indicador do Progresso de abertura do desenho selecionando Não exibir novamente. Para restaurar o indicador de progresso, clique em e selecione Indicador do progresso de abertura do desenho.
