Criar uma peça de chapa metálica usando dobras arredondadas

Quando dobra uma chapa metálica, você pode criar dobras arredondadas em vez de dobras agudas. O recurso Inserir dobras também permite criar rasgos.

Para criar uma peça de chapa metálica com dobras arredondadas:

  1. Esboce um perfil aberto ou fechado.
  2. Crie uma peça de recurso fino.
    Dependendo do tipo de perfil, você pode usar ferramentas como casca ou essalto/base extrudado para criar recursos finos.

  3. Clique em Inserir dobras Tool_Insert_Bends_Sheet_Metal.gif (barra de ferramentas Chapa metálica) ou em Inserir > Chapa metálica > Dobras.
  4. No PropertyManager, em Parâmetros de dobra:
    1. Clique em uma face ou aresta no modelo para Face ou aresta fixa PM_shm_Fixed_Face.gif. A face fixa permanece na mesma posição quando a peça é planificada.
    2. Defina um valor para Raio de dobra PM_draft_angle.gif.
  5. Em Tolerância da dobra, selecione dentre as seguintes opções: Tabela de dobras, Fator K, Tolerância da dobra, Dedução da dobra ou Cálculo de dobra.
    • Se tiver selecionado Fator K, Tolerância da dobra ou Dedução da dobra, defina o valor.
    • Se tiver selecionado Tabela de dobras ou Cálculo de dobra, selecione uma tabela de dobras na lista ou clique em Procurar para localizar uma tabela.
  6. Selecione Alívio automático e escolha o tipo de corte de alívio a ser adicionado.
    Se você escolher Retangular ou Oblongo, defina uma Razão de alívio.
    As opções e valores que você especificar para raio de dobra, tolerância de dobra e alívio automático serão exibidos como configurações predeterminadas para a próxima nova peça de chapa metálica que você criar
  7. Para usar o recurso de rasgo com dobras arredondadas, em Parâmetros de rasgo:
    1. Selecione arestas internas ou externas (é possível selecionar também entidades de esboço lineares).

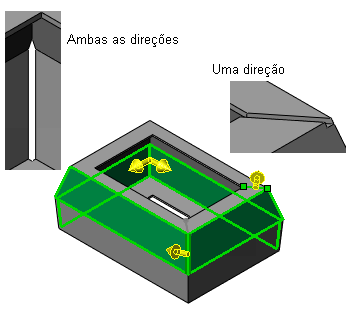

    2. Para inserir um rasgo em somente uma direção, execute um destes procedimentos:
      • Clique no nome da aresta exibido em Arestas a rasgar select_edges.png e clique em Alterar direção.
      • Clique nas setas de visualização.

    3. Para alterar a distância do espaçamento, digite um valor para Espaçamento do rasgo PM_Gap_Distance.gif.
  8. Clique em PM_OK.gif.
