É possível inserir imagens (arquivos do tipo .bmp, .gif, .jpg, .jpeg, .tif e .wmf) em um desenho da mesma maneira que em um esboço.
Para inserir uma imagem em um desenho:
- Clique em Imagem de esboço
(barra de ferramentas Esboço) ou em .
- Na caixa de diálogo Abrir, acesse um arquivo de imagem e clique em Abrir.
- Selecione as opções no PropertyManager de Imagem de esboço e clique em
.
As imagens são inseridas com suas coordenadas (0,0) na posição (0,0) do desenho (canto inferior esquerdo).
- Você pode arrastar e redimensionar as imagens na área de gráficos.
- É possível controlar a posição, o tamanho, a rotação e a transparência das imagens no PropertyManager de Imagem de esboço.
- Para abrir o PropertyManager e ativar a função de arrastar, clique duas vezes na imagem.

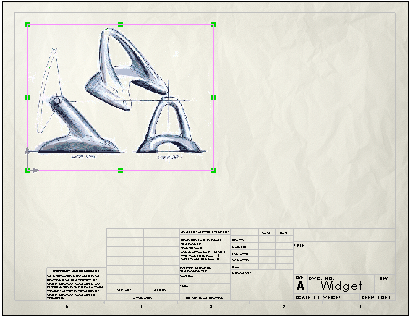

Exemplo: Usar imagem de esboço em desenhos
