Usar o DimXpert

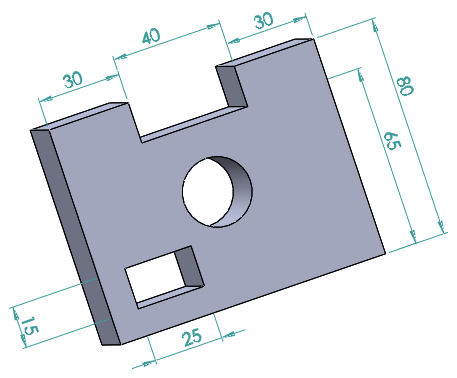

Use o conjunto de ferramentas do DimXpert para inserir dimensões e tolerâncias de maneira manual ou automática.

O DimXpertManager:

• Lista os recursos de tolerância definidos pelo DimXpert, por recurso.
• Exibe as ferramentas do DimXpert.

Para alterar a exibição em árvore, clique com o botão direito no nome da peça no DimXpertManager, selecione Exibição em árvore e selecione uma opção de exibição.

Para usar o DimXpert para peças:

1. Abra uma peça a ser dimensionada com o DimXpert.
2. Defina as opções do DimXpert. Clique em Ferramentas > Opções > Propriedades do documento e configure as diversas opções do DimXpert, tal como a Tolerância geométrica.
3. As dimensões e tolerâncias geométricas podem ser inseridas de maneira manual ou automática.

   Opção	Descrição
   Para inserir dimensões e tolerâncias geométricas manualmente:	Configure os referenciais usando a ferramenta Referencial . Adicione tolerâncias e dimensões usando as ferramentas do DimXpert, tais como Dimensão de tamanho , Dimensão de local , Recurso de padrão e Tolerância geométrica . Use o seletor de recursos para definir os tipos de recurso. Clique em Exibir status de tolerância para exibir quais recursos estão sobrerrestritos ou sub-restritos em tamanho e localização. Aplique dimensões e tolerâncias adicionais conforme necessário, para restringir a peça completamente. Para definir a cor das dimensões do DimXpert, clique em Opções > Opções do sistema > Cores . Em Configuração de esquemas de cores, selecione Anotações > DimXpert .
   Para inserir dimensões e tolerâncias geométricas automaticamente:	Clique em Esquema de dimensão automática (barra de ferramentas do MBD Dimension) ou em Ferramentas > MBD Dimension > Esquema de dimensão automática . Defina as opções do PropertyManager. Clique em .

4. Salve a peça.
