Возбуждение в двух узлах может быть полностью скоррелированно, полностью нескоррелированно или частично скоррелированно.
Частичная корреляция основана на пространственном расстоянии RIj между двумя узлами. В зависимости от отношения между определяемыми пользователем параметрами RМИН., RМАКС. и Rij:
| Полностью скоррелированный |
Расстояние Rij меньше, чем определенное пользователем RМИН. (Rij < RМИН.). |
| Полностью нескоррелированный |
Расстояние Rij больше, чем определенное пользователем RМАКС. (Rij > RМАКС.). |
| Частично скоррелированный |
Расстояние Rij находится между определенным пользователем RМИН. и RМАКС. ( RМИН. < Rij < RМАКС.). Степень корреляции является постоянной для RМИН. меньше или равного Rij и уменьшается в линейной зависимости для интервала RМАКС. - RМИН.. |
Перечисленные выше условия показаны на рисунке.
На рисунке выше:
- Узлы 1 и 2 являются полностью скоррелированными.
- Узлы 1 и 4 являются полностью нескоррелированными.
- Узлы 1 и 3 являются частично скоррелированными.
Влияние расстояния до узла на взаимную корреляцию (диагональные элементы) участка матрицы возбуждения PSD, которая связана с двумя узлами (i) и (j) записывается в виде:
(Ур. 1)

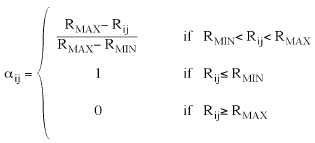

где:
(Ур. 2)
