Optimize edilmiş tasarımın üretilebilir olmasını ve bir kalıptan çıkarılabilmesini sağlamak için kalıptan çıkarma kontrolleri ekleyin.
Kalıptan Çıkarma Kontrolü PropertyManager'ına erişmek için:
- Bir Topoloji etüdü ağacından Üretim Kontrolleri öğesine sağ tıklayın ve Kalıptan Çıkarma Yönünü Belirt öğesine tıklayın.
Geometrik kontrollerin uygulanması, ters açıların ve boşlukların oluşmasını önler ve optimize edilmiş şeklin bir kalıptan çıkarılabilmesini sağlar.
Kalıptan Çıkarma Yönü
| |
Orta Düzlem (Her İki Yön) |
Şu seçeneklerden birini belirleyin:
|
Merkez orta düzlemi otomatik belirle
|
Optimizasyon modülü, orta düzlemin optimum konumunu belirler. Optimize edilmiş bileşen, orta düzlemden uzak olarak her iki yönden de bir kalıptan çıkarılabilir.
|
|
Yön için düzlem seç
|
|
|
| |
Yalnızca çekme yönü |
"Çekme yönü" bir kalıbın iki yarısının ayrıldığı veya bir damgalama aracının hareket ettiği yöndür. |
| |
Damgalama (Yalnızca çekme yönü) |

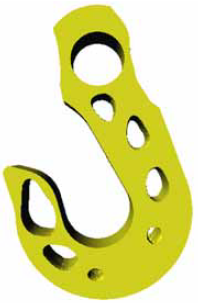

Optimizasyon algoritması yapıdan bir elemanı kaldırırsa bu elemanın (çekme yönünü işaret eden kenar vektörüne göre) arkasındaki veya önündeki tüm elemanları da kaldırır. Bir damgalama kontrolü bulunan optimize edilmiş vinç kancası modeli örnek olarak gösterilmiştir. |
 |
Yönü tanımlamak için kenar seçin |
Çekme yönünü gösteren kenar vektörünü seçin. |
| |
Aşağı Bük |
Çekme yönünü ters çevirir. |
İlk olarak üretim kısıtlamaları olmadan optimizasyon işlemi gerçekleştirmek ardından üretim kısıtlamalarını dahil ederek ikinci bir optimizasyon işlemi gerçekleştirmek genellikle daha iyi sonuçlar verir.
