Korunmuş Bölge PropertyManager'ı

Modelinize bir topoloji optimizasyonu sırasında değiştirilmeyecek korunmuş bölgeler ekleyin.

Rulman yüzeylerini oluşturan bölgeleri ve modeli desteklemek için kullanılan bölgeler gibi diğer parçalara temas eden model bölgelerini dondurabilirsiniz. Bu bölgeler, topoloji optimizasyonuna dahil edilmez ve aynı kalır.

Korunmuş Bölge PropertyManager'ına erişmek için:

  • Üretim Kontrolleri öğesine sağ tıklayın ve Korunmuş Bölge Ekle seçeneğini belirleyin.
Set 2 Yüzleri Optimizasyon sırasında değiştirilmeyecek yüzleri seçin.
Korunmuş Alan Derinliği Optimizasyon sırasında değiştirilmeyecek bölgenin derinliğini ayarlayın.

Korunmuş bölgenin derinliğini istediğiniz birimlerle girin.

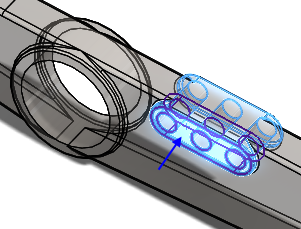

Geometri Önizlemesi Optimizasyon sırasında korunan belirtilen geometriyi görüntülemek için seçin. Seçili bir yüzün korunma alan derinliği içeren Geometri Önizlemesi gösterilir.
Mesh Elemanı Önizlemesi Belirtilen geometrinin optimizasyon sırasında korunan mesh elemanlarını görüntülemek için seçin. Korunmuş alan derinliğiyle birlikte seçili bir yüzün Mesh Elemanı Önizlemesi gösterilir.

Yükler ve sınır koşulları uyguladığınız yüzler otomatik olarak donmuş bölgeler olarak ele alınır. Topoloji > Seçenekler sekmesinde Yük ve fikstür bulunan bölgeler öğesini seçin.
