Genel Tablolar

Teknik resimlerde kullanmak üzere genel tablolar oluşturabilirsiniz. Bu tablolar ayırma, birleştirme, sıralama ve denklem gibi diğer SOLIDWORKS tablolarıyla benzer fonksiyonları kullanmanıza imkan sağlar.

Verinin otomatik üretilmesi yerine hücrelere veri girmeniz gerektiğinde genel tablolar kullanın. Genel tablolarda tüm hücrelere kullanıcının veri girmesi gerekir.

Bir genel tablo eklemek için:

  1. Bir teknik resimde, Genel Tablo (Tablo araç çubuğu) veya Ekle > Tablo > Genel Tablo öğesine tıklayın.
  2. Aşağıda açıklanan özellikleri belirtin ve ardından öğesini tıklayın.
  3. Bir hücreyi çift tıklayıp metin girin. Sembol ve uyarlanmış özellikler de ekleyebilirsiniz.

Tablo Şablonu

Standart veya özel bir şablon seçmek için Tablo şablonunu aç öğesine tıklayın. Bu seçenek yalnızca tablo eklerken kullanılır.

Ayrıca, Sistem Seçenekleri > Dosya Konumları seçeneğinden, genel tablo şablonu için bir dosya yolu belirtebilirsiniz. Bu şablon, kullanıcıların stilleri ve biçimlendirmeyi birleştirmesine yardımcı olur. Şablonun varsayılan yolu şöyledir: C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\english.

Tablo Konumu

Sabit köşe, yeni sütun ve satır eklerken tablonun genişletileceği yönü kontrol eder.

Sabit köşeyi öğesini şu şekilde ayarlayın:

Sol Üst Yeni sütunlar sağa, yeni satırlar çıpa noktasının altına uzatılır.
Sağ Üst Yeni sütunlar sola, yeni satırlar çıpa noktasının altına uzatılır.
Sol Alt Yeni sütunlar sağa, yeni satırlar çıpa noktasının üzerine uzatılır.
Sağ Alt Yeni sütunlar sola, yeni satırlar çıpa noktasının üzerine uzatılır.

Çıpa noktasına iliştir

Belirtilen köşeyi tablo çıpasına iliştirir.
Sabit köşe seçeneği tabloyu ilk oluşturduğunuzda kullanılamaz. Tablo oluşturulurken çıpalanırsa sabit köşe teknik resim çalışma sayfasında tablo çıpasına en yakın çeyrekte otomatik olarak seçilir.

Tablo Boyutu

Tablo için Sütun ve Satır sayısını ayarlayın.

Sınır

  Belge ayarlarını kullan Belge Özellikleri > Genel Tablolar öğesinde ayarlanmış seçenekleri kullanır.
Kutu Sınırını Ayarla Tablonun dış sınırı için bir çizgi kalınlığı seçin.
Izgara Sınırı Tablonun iç ızgara çizgileri için bir çizgi kalınlığı seçin.

Katman

Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin. Tablo katman rengini varsayar.



Metin Biçimi

Tümü büyük harf Tablodaki tüm karakterleri büyük harfe dönüştürmek için seçin.

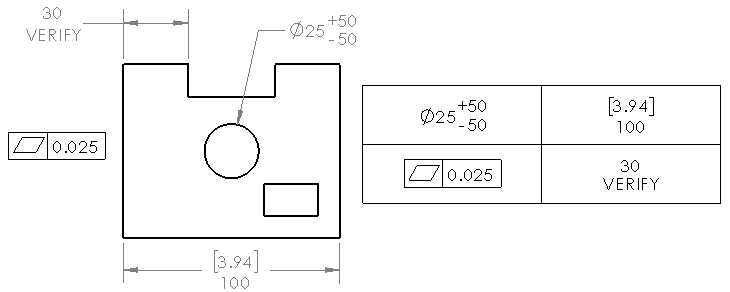

Genel Tablolarda Ölçümlendirme Toleransları ve Geometrik Toleranslar

Bir ölçümlendirme toleransı veya geometrik tolerans değerini genel tablodaki bir hücreye bağlarken, hücredeki ölçümlendirme toleransı veya geometrik tolerans; tolerans, çift ölçümlendirmeler ve ek metin de dahil olmak üzere orijinal detaylandırmayla aynı öğeleri gösterir.
