Genişlik montaj ilişkisi, bir sekmeyi iki düzlemsel yüz arasında sınırlandırır.
Genişlik referansları şunları içerebilir:
- İki paralel düzlemsel yüz
-
Paralel olmayan iki düzlemsel yüz (draftlı veya draftsız)
Sekme referansları aşağıdakileri içerebilir:
- İki paralel düzlemsel yüz
-
Paralel olmayan iki düzlemsel yüz (draftlı veya draftsız)
-
Bir silindirik yüz veya eksen

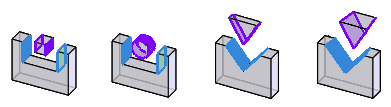

Örnekler:
Bir genişlik montaj ilişkisi eklemek için:
-
Montaj İlişkisi
(Montaj araç çubuğu) veya öğesine tıklayın.
-
Gelişmiş Montaj İlişkileri altında, Genişlik
öğesine tıklayın.
-
Montaj İlişkisi Seçenekleri altında:
-
Genişlik seçenekleri için iki düzlemsel yüz seçin.
-
Sekme seçimleri için iki düzlemsel yüz veya bir silindirik yüz veya eksen seçin.
-
Gelişmiş Montaj İlişkileri altında, şu sınırlandırmalardan birini seçin:
| Seçenek |
Tanımlama |
|---|
| Ortalanmış |
Bir oluğun genişliği içinde bir sekmeyi ortalar. |
|---|
| Serbest |
Bileşenlerin seçili yüzler veya düzlemlerin sınırları içinde bileşenlere göre serbestçe hareket etmelerine olanak tanır. |
|---|
| Ölçümlendirme |
Bir seçim kümesinden en yakın zıt yüz veya düzlem seçim kümesine mesafe veya açı ölçümlendirmesi ayarlar. |
|---|
| Yüzde |
Bir seçim kümesinden diğer seçim kümesinin merkezine yüzde değerli bir ölçümlendirmeye göre mesafeyi veya açıyı belirler. |
|---|
-
öğesine tıklayın. Bileşenler, sekme oluğun yüzleri arasında ilişkilenecek şekilde hizalanır. Sekme, oluğun orta düzlemi boyunca sürüklenebilir ve orta düzleme dik bir eksen etrafında dönebilir. Genişlik montaj ilişkisi, sekmenin bir yandan diğer yana sürüklenmesini veya dönmesini önler.
