| 軸位置 |
定義螺旋曲線位置。 指定軸的基準中心點和終點。 |
| 底面半徑或底面直徑 |
指定底面半徑或底面直徑，以定義螺旋曲線底面 (由上往下看，螺旋曲線所產生的圓圈)。 |
| 頂面半徑或頂面直徑 |
透過頂面半徑或直徑來定義螺旋曲線頂面圓圈。 底面和頂面半徑或直徑不得為零。 - 若要產生圓柱螺旋曲線，請在底面半徑 (或直徑) 和頂面半徑 (或直徑) 指定相同的值。
- 若要產生圓錐形螺旋曲線，請在底面半徑 (或直徑) 和頂面半徑 (或直徑) 指定不同的值。
|
| 高度 |
在 Z 軸定義螺旋曲線的高度和方向。 - 正值。 在 Z 軸的正向產生螺旋曲線 (渦捲線)。
- 0 (零)。 產生 2D 渦捲線。
- 負值。 在 Z 軸的負向產生螺旋曲線 (渦捲線)。
|
| 旋轉 |
指定螺旋曲線的旋轉數。 指定高度後，指令會繪製指定數目且平均分佈的旋轉。 |
| 螺距 |
指定沿著螺旋曲線軸量測的兩個旋轉間的距離。 如果您指定螺距，即會自動計算旋轉數。 螺距越長，旋轉數越低。 |
| 方向
|

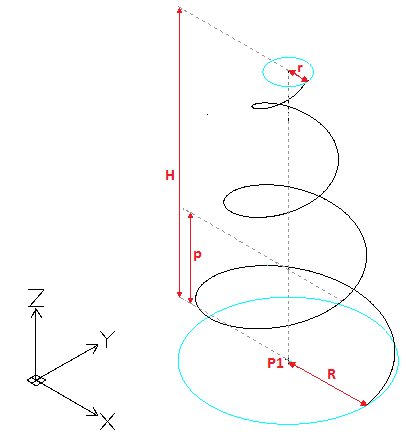

定義螺旋曲線扭轉的方向： 順時針 (CW) 或逆時針 (CCW)。 - P1 - 軸位置
- R - 底面半徑
- r - 頂面半徑
- H - 高度
- p - 螺距
旋轉數 = 3
|
