鈑金零件中的疊層拉伸彎折使用由一個疊層拉伸來連接的兩張開放輪廓草圖。基材凸緣特徵不與疊層拉伸彎折特徵一起使用。
|
|
| 由兩個開放的輪廓草圖開始。 |
使用疊層拉伸彎折來產生實體特徵。 |
|
| 疊層拉伸彎折完成。 |
疊層拉伸彎折的特色：
- 無法加以鏡射。
- 需要包含下列項目的兩張草圖：
- Open profiles without sharp edges.

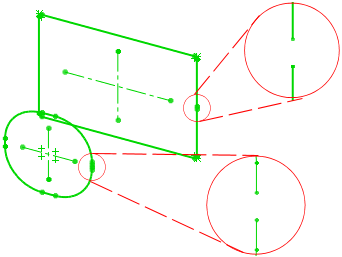

- 對正的輪廓開口以確保平板型式的精確性。
- 在每個草圖中的輪廓線段都是相同的類型。
草圖輪廓不需要在平行的平面上。不過，只有當草圖是位於平行基準面上時，彎折線才會出現在平板型式中。彎折線為有效，且適用於能以遞增折床方法製造的疊層拉伸彎折幾何。
- K-factor 只有在疊層拉伸彎折使用符合下列條件的草圖所產生時，才會套用至疊層拉伸彎折的平板型式：
- 兩個草圖的基準面是平行的。
- 草圖的線性和非線性線段數量相等
- 第一張草圖中的每一條線性草圖線段，都必須有與第二張草圖中相對應的平行草圖線段
- 在第一張草圖中的每一條非線性草圖線段，都必須有與第二個草圖中相對應的非線性草圖線段，而且第二張草圖的終止相切必須與第一張草圖的非線性線段方向相同。

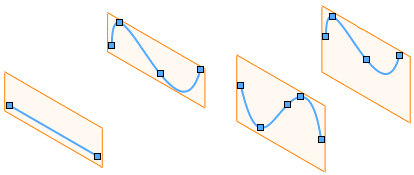

套用 K-factor 的有效草圖：

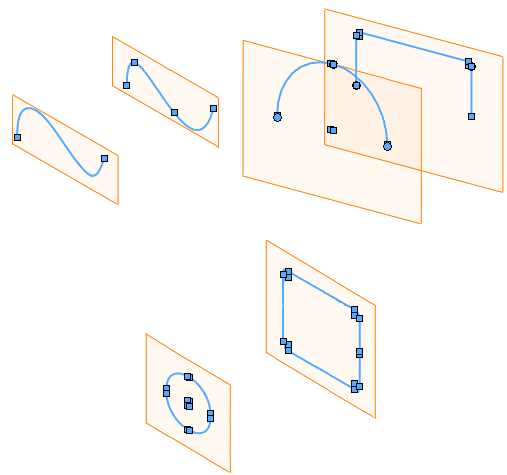

未套用 K-factor 的無效草圖：
