垂直除料範例

您可能需要在零件中的特定位置進行垂直除料。 下文說明為什麼您可能會使用範圍與偏移平面參數進行垂直除料。

假設您擁有傾斜的鈑金零件或本體，以及需要在零件上方熔接的軟管。 此範例顯示剖面視圖以供說明。

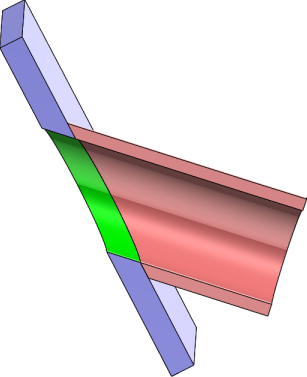

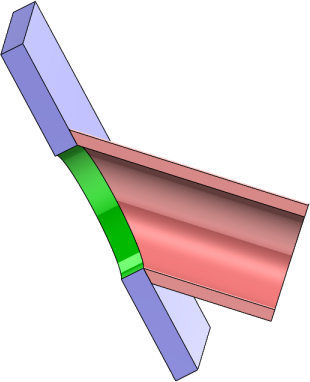

範圍參數可在一側產生完美封閉角落，並在另一側產生較大縫隙。 使用此方法，您需要將許多材質熔接到縫隙中，以將軟管連接到零件。	偏移平面可讓您選擇鈑金參考作為頂面並將偏移設定為 0。所產生的輪廓可讓您以較少的精力與材質產生熔接。
