So erstellen Sie 2D-Spiralen:
- Verwenden Sie eine der folgenden Möglichkeiten:
-
Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie im Menü auf .
- Geben Sie den Text Helix ein.

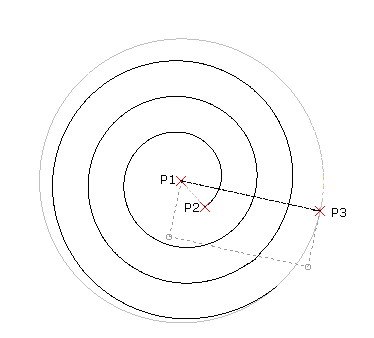

- Legen Sie im Grafikbereich den Basiszentrumspunkt (P1) fest, um die Position der 2D-Spirale zu definieren.
- Verwenden Sie eine der folgenden Möglichkeiten:
- Geben Sie einen Punkt (P2) an, um den Grundradius zu definieren. Dieser Punkt definiert den Startpunkt.
- Oder führen Sie die folgenden Schritte aus:
- Geben Sie einen Wert ein, um den Grundradius zu definieren.
- Legen Sie den Startwinkel fest.
- Legen Sie den Durchmesser fest:
- Legen Sie den Basisdurchmesser fest.
- Geben Sie den Startpunkt an oder geben Sie einen Wert für den Startwinkel ein.
- Geben Sie den oberen Radius (P3) an oder legen Sie die Option für Durchmesser mit dem oberen Durchmesser fest.
- Geben Sie die Richtung und die Umdrehungen an. Legen Sie für die Anzahl der Umdrehungen beispielsweise 5 fest.
- Setzen Sie die Höhe der Helix auf 0 (null).
Sie können Spiralen mithilfe von Elementgriffen oder der Palette Eigenschaften ändern.
