Dicke
|
Fügt Wanddicke zur ausgewählten Seite der Skizze hinzu. Wählen Sie eine der folgenden Optionen aus:
|
Erste Seite
|
Fügt Material zu nur einer Seite der Skizze hinzu.
|
|
Beide Seiten
|
Fügt Material in gleicher Weise zu beiden Seiten der Skizze hinzu.
|
|
Zweite Seite
|
Fügt Material nur zur anderen Seite der Skizze hinzu.
|
|
|
Verstärkungsrippendicke
|
Wenn Sie eine Formschräge hinzufügen, können Sie die Stärke auf der Skizzenebene oder der Wandschnittstelle festlegen. Wählen Sie eine der folgenden Optionen aus:
|
Auf Skizzierebene
|
|
|
Bei Wandschnittstelle
|
|
|
| |
Richtung der linearen Austragung
|
Skizze für eine Verstärkungsrippe unter Verwendung von offenen Skizzenkonturen auf einer parallelen Ebene.
Wählen Sie eine der folgenden Optionen aus:
|
Parallel zu Skizze
|
Erstellt die lineare Austragung der Verstärkungsrippe parallel zur Skizze.
|
|
|
Normal auf Skizze
|
Erstellt die lineare Austragung der Verstärkungsrippe normal auf die Skizze.
|
|
|
| |
Materialseite umkehren
|
Ändert die Richtung der linearen Austragung.
|
|
Formschräge Ein/Aus
|
Fügt eine Formschräge zur Verstärkungsrippe hinzu. Legen Sie den Formschrägewinkel fest, um die Grade für die Formschräge zu definieren.
|
Richtungsumkehr (verfügbar, wenn Formschräge Ein/Aus
ausgewählt ist).
|
Erstellt den Formschrägewinkel nach außen. Wenn diese Option deaktiviert ist, wird ein nach innen gerichteter Formschrägewinkel erstellt.
|
|
| |
Typ
|
Erstellen Sie eine Skizze auf einer Ebene, die sich im Offset von der Ebene des Basisteils befindet.
Wählen Sie eine der folgenden Optionen aus:
|
Linear
|
Eine Verstärkungsrippe wird erstellt, die die normal auf die Skizzenrichtung verlaufenden Skizzenkonturen soweit verlängert, bis diese an die Begrenzungen stoßen.
|
|
|
Natürlich
|
Eine Verstärkungsrippe wird erstellt, die die Skizzenkonturen verlängert und mit derselben Konturengleichung fortsetzt, bis die Verstärkungsrippe an eine Begrenzung stößt. Wenn die Skizze z. B. ein Bogen eines Kreises ist, verlängert Natürlich die Verstärkungsrippe mit der Kreisgleichung, bis diese auf eine Begrenzung stößt.
In diesem Beispiel verläuft die Verstärkungsrippe von der Bogenkontur weg unter Verwendung einer Kreisgleichung, bis sie auf eine Begrenzung stößt und einen Kreis bildet. Das andere Ende der Skizze wird unter Verwendung einer Gerade-Linie-Gleichung erstellt, bis es auf eine Begrenzung stößt.
|
|
| |
Ausgewählter Körper (nur für Mehrkörper-Teile verfügbar) |
Wählen Sie nach der Erstellung der Skizze für die Verstärkungsrippe einen Körper aus. |
| |
Nächste Referenz (verfügbar, wenn Sie für Parallel zu Skizze
und Richtung der linearen Austragung für Formschräge Ein/Aus
auswählen) |
Durchläuft die Skizzenkonturen, damit Sie die Kontur auswählen können, die als Referenzkontur für die Formschräge verwendet werden soll.

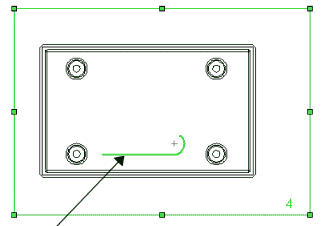

Beispiel: Verstärkungsrippen-Feature mit Referenzkonturformschräge
|
