PropertyManager „FilletXpert – Ecke“

Verwenden Sie die Registerkarte Ecke im PropertyManager FilletXpert zur Erstellung und Handhabung von Verrundungsecken-Features, bei denen genau drei verrundete Ecken an einem Eckpunkt zusammentreffen.

Der PropertyManager FilletXpert wird eingeblendet, wenn Sie auf FilletXpert im PropertyManager Verrundung klicken. Mit dem FilletXpert können nur Verrundungen mit konstantem Radius erstellt und bearbeitet werden. Der PropertyManager verwendet den zuletzt verwendeten Status.

Zwei PropertyManager Schaltflächen sind verfügbar:
  • Manuell. Verwenden Sie diesen PropertyManager, um die Kontrolle auf der Feature-Ebene beizubehalten.
  • FilletXpert (Nur Verrundungen mit konstantem Radius.) Verwenden Sie diesen PropertyManager, wenn die Struktur der zugrunde liegenden Features von SOLIDWORKS verwaltet werden soll.
Wenn Sie eine Verrundung mit Feature bearbeiten bearbeiten, wird der PropertyManager „Verrundung“ ohne Schaltflächen eingeblendet.

So öffnen Sie den PropertyManager FilletXpert:

Klicken Sie auf Verrundung (Features-Symbolleiste) oder auf Einfügen > Features > Verrundung/Rundung und dann im PropertyManager auf FilletXpert.

Eckenflächen

select_face_planar.png Eckenflächen Wählen Sie Verrundungsecken im Grafikbereich aus.
  Alternativen anzeigen Zeigt alternative Vorschauen von Verrundungsecken in einem Popup an.

Kopierziele

Kopierziele Wählen Sie Ziel-Verrundungsecken aus, zu denen die unter Eckenflächen ausgewählte Verrundungsecke kopiert werden soll. Wenn Sie in Kopierziele klicken, werden Ziel-Verrundungsecken im Grafikbereich hervorgehoben, wenn Sie Hervorhebung aktivieren auswählen.

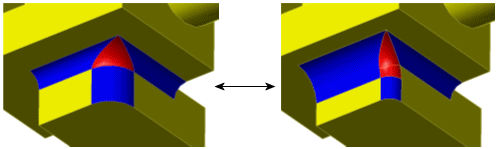

  Es kann nur zu kompatiblen Verrundungsecken kopiert werden. Sie können z.B. eine Verrundungsecke in eine Verrundungsecke mit derselben Beschreibung kopieren, indem Sie 2 konvexe Verrundungen und eine konkave Verrundung mit einem größeren Radius als die anderen Kanten kombinieren. Ausnahmen bestehen für ähnliche Ecken.

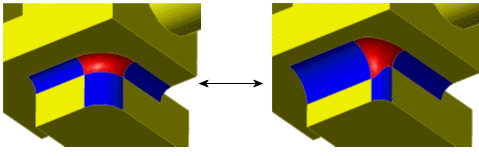

Einige Kombinationen von Konvexität, Konkavität und Radien sind ausreichend ähnlich, so dass Ecken zwischen ihnen kopiert werden können. Sie können von einfachen Verrundungsecken in komplizierte und umgekehrt kopieren.

Kopieren zu
Hervorhebung aktivieren Hebt alle kompatiblen Ziel-Verrundungsecken hervor, wenn Sie auf Kopierziele select_face_planar.png klicken.
