Erstellen einer bidirektionalen Austragung

Sie können mithilfe von Bidirektional Austragungen für ein mittiges Pfadprofil in jede Richtung oder für den gesamten Pfad erzeugen.

Sie können den Verdrehungswert des Pfads auch unabhängig für jede Austragungsrichtung steuern und ihn über die gesamte Länge anwenden. Sie können jedoch keine Leitkurven verwenden oder Beginn und Ende der Tangentialität für eine bidirektionale Austragung festlegen.

Die Option „Bidirektional“ ist verfügbar für: Aufsatz/Basis ausgetragen, Ausgetragener Schnitt (mit Ausnahme ausgetragener Schnitte mit der Option Volumenkörperaustragung) und ausgetragene Oberflächenteile. Sie ist ebenfalls verfügbar für ausgetragene Schnittbaugruppen.

Erstellung einer bidirektionalen Austragung:

  1. Klicken Sie in einem Teil auf Einfügen > Aufsatz/Basis > Austragung.

  2. Klicken Sie im PropertyManager unter Profil und Bahn auf Skizzenprofil und führen Sie folgendes aus:

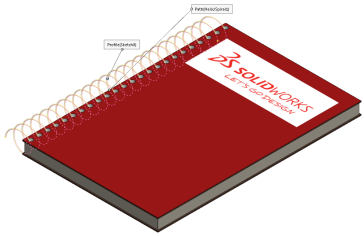

    1. Wählen Sie in der FeatureManager-Zusatzsymbolleiste Skizze8 für Profil und wählen Sie Helix/Spirale1 für Pfad aus.
    2. Klicken Sie auf Richtung 1 und Richtung 2 , um die Anzeige der Austragung umzuschalten.

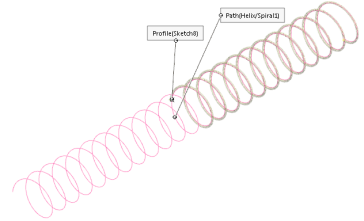

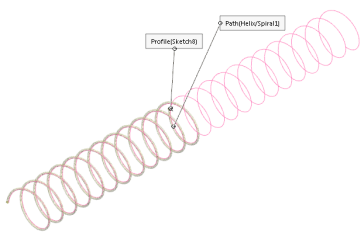

      Richtung 1 Richtung 2
    3. Klicken Sie auf Bidirektional .

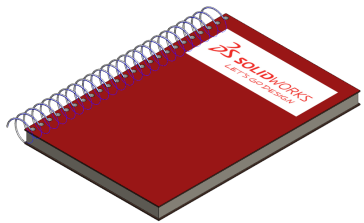

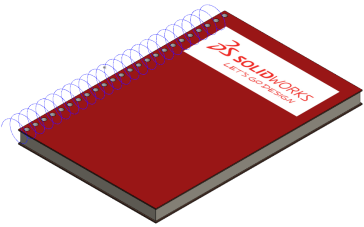

      Die Austragung verläuft in beide Richtungen.

  3. Nehmen Sie unter Optionen folgende Einstellungen vor:

    1. Für Profilausrichtung klicken Sie auf Bahn folgen.
    2. Klicken Sie für Profilverdrehung auf Natürlich.
      Sie können die Verdrehung für jedes Ende der Austragung unabhängig festlegen und den Winkel der Verdrehung auf den gesamten Pfad anwenden.
      Vorschau anzeigen und Ergebnis verschmelzen sind standardmäßig ausgewählt.
  4. Klicken Sie auf .
