| サイズ指定のデータム フィーチャーに最大実体公差（MMC）を適用（Apply MMC to datum features of size） |
データムフィーチャーがサイズのフィーチャーであるとき、最大実体公差（MMC）記号をデータム枠に記入するかを定義します。
|

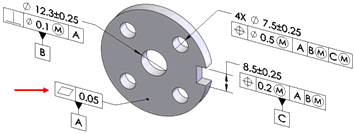

| 第 1 データムとして使用: form gtol（Use as primary datums: form gtol）。 |
第1データムフィーチャーに適用される形状公差のために公差値を設定します。 第1データムフィーチャーが平面であるとき、DimXpert はこのオプションを使います。その場合平面度公差が適用されます。
表示される寸法スキームは、データム A を第一データムとして、自動寸法スキーム（Auto Dimension Scheme）ツールで作成されました。 データム A に平面度公差が適用されたことに注意してください。
|

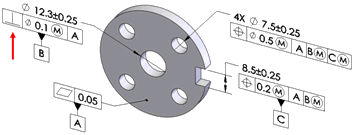

| 第 2 データムとして使用:（Use as secondary datums:） 方向または位置 gtol（orientation or location gtol） |
第 2 データムフィーチャーに適用される方向と位置公差のために公差値を設定します。
表示される寸法スキームは A を第 1 データム、データム B を第 2 データムとして自動寸法スキーム ツールで作成されました。 データム A に関連してデータム B に直角度公差が適用されたことに注意してください。
|

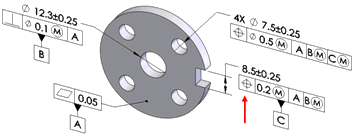

| 第 3 データムとして使用:（Use as tertiary datums:） 方向または位置 gtol（orientation or location gtol） |
第3データムフィーチャーに適用される方向と位置公差のために公差値を設定します。
表示される寸法スキームはデータム A を第 1 データム、データム B を第 2 データム、データム C を第 3 データムとして自動寸法スキーム ツールで作成されました。 データム A と B に関連してデータム C に位置度公差が適用されたことに注意してください。
|
| 基準寸法（Basic dimensions） |
基準寸法オプションは、基準寸法の作成を有効または無効にし、有効にした場合に矢印付累進寸法スキーム、ベースライン寸法スキーム、円形状寸法スキームのうちどのオプションを使用するかを選択します。 このオプションは自動寸法スキーム（Auto Dimension Scheme）、幾何公差（Geometric Tolerance）、基準寸法を再作成（Recreate basic dim）コマンドで作成された位置公差を配置する場合に適用します。 基準寸法は、一般的なケースとして、座ぐり穴、皿穴、円筒、切欠、単純な穴、溝フィーチャーに位置度の幾何公差を適用するときに自動的に作成されます。
|
チェーン（Chain）
|
平行なパターンフィーチャーの間に矢印付累進寸法を作成します。 フィーチャーが平行でないとき、基準寸法が使用されます。
|
|
ベースライン
|
互いの方向に関わらずどんなパターンにでも適用することができる基準線寸法を作成します。 例は、パターンの中のフィーチャーが平行でない場合です。
|
|
円形状（Polar）
|
穴、円錐形、座ぐり穴、および皿穴のパターンの間に、円形状の寸法を作成します。 パターンの穴の最小数を指定します。
|

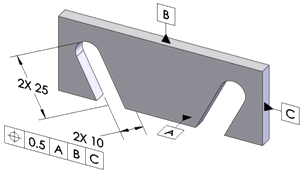

基準寸法はフィーチャーの軸や平面に垂直に配置されるときのみ作成されます。 図に示す例では、切欠がもう1つの切欠に対しても、またどのデータム平面に対しても平行ではないので基準寸法は作成されません。  基準寸法を再作成（Recreate basic dimensions）コマンドを使用して、位置度の幾何公差に適用される基準寸法スキームの作成、修復を行います。 詳細は、 基準寸法の再作成を参照してください。 例えば、穴を追加したり、削除して、穴パターンの修正をしても、基準寸法スキームは要望どおりに更新されない可能性があります。 修復をするときに、このコマンドを実行してください。 コマンドを実行するとき、DimXpert は 基準線寸法オプション（Options）ドキュメント プロパティ（Document Properties）DimXpert の寸法スキームを適用します。
 |

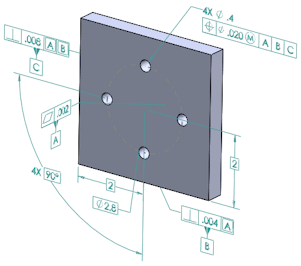

| 矢印付累進寸法は穴パターンに適用されます。 |
 |
| ﾍﾞｰｽﾗｲﾝ |
 |
| 円形状（Polar） |
|
| 位置（Position） |
位置度公差を作るときに使用する公差値と条件を定義します。
|
最大実体公差の位置
|
適用可能なとき、最大実体公差方式（MMC）記号をフィーチャー コントロール枠の公差 1（Tolerance 1）区画に配置します。
|
|
合成
|
複合位置度公差を作成します。
複合 を解除し、単一セグメント位置度公差を作成します。
|
|
| サーフェス輪郭 |
面の輪郭度を作成するときに使用する公差値と条件を定義します。
|
合成
|
複合の輪郭公差を作成します。 複合 を選択解除し、単一セグメントの輪郭公差を作成します。
|
|
| 振れ公差（Runout） |
振れ交差を作成するときに使用する公差を定義します。 振れ公差は、自動寸法スキーム部品タイプ（Auto Dimension Scheme Part type）が回転した部品（Turned）で、公差タイプ（Tolerance type）が幾何公差（Geometric）のときのみ作成されます。 |
