Instant3D 용접구조물

Instant3D를 2D 및 3D 용접구조물에 대한 용접구조물 파트에 사용할 수 있습니다.

끌기 핸들

끌 면을 선택합니다. 끌 수 있는 가장 가까운 방향의 끌기 화살표가 나타납니다. 용접구조물 바디를 이동하여 연결된 바디와 안내 스케치를 연장할 수 있습니다.

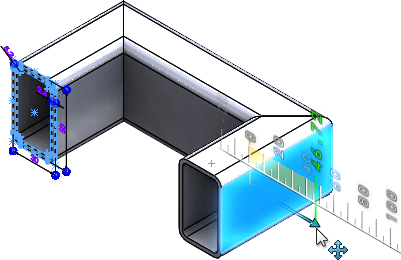

핸들 끌기
크기가 바뀐 용접구조물 파트
끝면을 끌어 구조용 멤버 연장
측면 방향이 안내 스케치와 동일한 평면에 있지 않은 경우에도 끌기 핸들을 사용할 수 있습니다. Instant3D는 끌기 핸들의 일반 방향을 고려하므로 안내 스케치 및 연결된 바디가 연장되거나 수축됩니다.


다른 예제

구조용 멤버를 끌 때 선택한 부분의 미리보기에 위치가 표시됩니다.

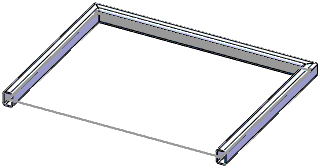

마우스로 끌 구조용 멤버 선택
새 위치의 끌기 미리보기
최종 위치
