참조 평면에서 보조 멤버 작성하기

참조 평면에서 보조 멤버를 작성하는 방법

  1. 구조 시스템 탭에서 보조 멤버 를 클릭합니다.
  2. PropertyManager 맨 위에서 고정 을 클릭합니다.
  3. 보조 멤버 유형으로 지지면 멤버 를 클릭합니다.

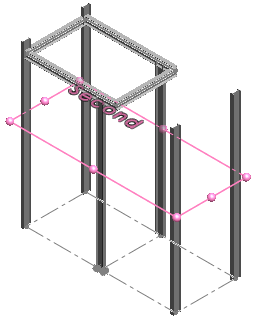

  4. 지지면의 경우 플라이아웃 FeatureManager 디자인 트리에서 보조 평면을 선택합니다.

  5. 링크를 클릭하고 멤버 쌍을 클릭합니다.
    링크가 멤버 쌍 체인을 작성합니다. 한 멤버 쌍의 끝점은 체인에 있는 다음 멤버 쌍의 시작점으로 사용됩니다.

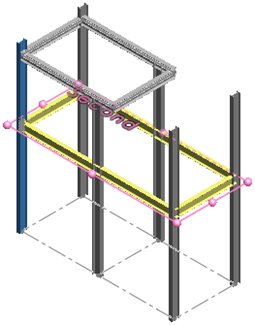

  6. 그림과 같이 그래픽 영역에서 돌출 아래 첫 두 멤버를 선택합니다.
    PropertyManager는 이 멤버 쌍을 Member1, Member9로 나열합니다.

  7. 나머지 수직 멤버를 선택합니다.
  8. 멤버 쌍을 오른쪽 클릭하고 삭제를 클릭하여 다음 목록에서 Member1, <Select>를 삭제합니다.
    • Member1, Member9
    • Member9, Member4
    • Member4, Member3
    • Member3, Member10
    • Member2, Member1
    • Member1,<Select>
    목록의 멤버는 선택한 순서에 따라 달라질 수 있습니다.
  9. PropertyManager에서 지지면을 클릭합니다.

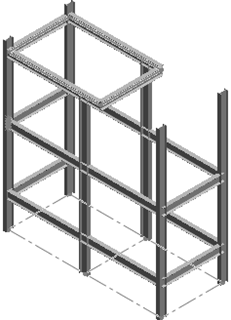

  10. 플라이아웃 FeatureManager 디자인 트리에서 첫 번째 평면을 클릭하여 다른 수준의 보조 멤버를 추가합니다.
  11. 를 클릭합니다.
