참조 평면에서 기본 멤버 작성하기

참조 평면에서 기본 멤버를 작성하는 방법

  1. 기본 멤버 유형에서 참조 평면 멤버 를 클릭합니다.

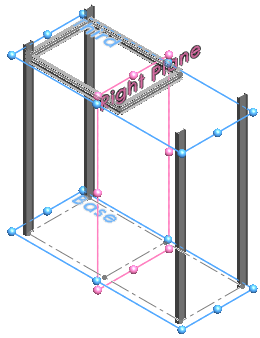

  2. 참조 설정의 경우 플라이아웃 FeatureManager 디자인 트리에서 참조 데이터를 확장하여 다음 평면을 선택합니다.

    뷰 > 숨기기/보기 > 평면을 클릭하여 평면을 표시할 수도 있습니다.

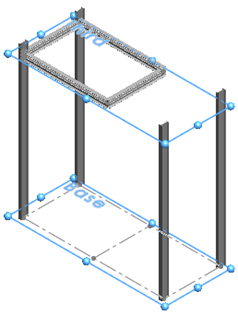

    1. 시작 및 끝 면의 경우 베이스 및 세 번째를 클릭합니다.
      이러한 면은 서로 평행하며 멤버의 길이를 정의합니다.


    2. 면 설정 1의 경우 우측면을 클릭합니다.
      이 면은 수직이며 시작 및 끝 면과 교차합니다.

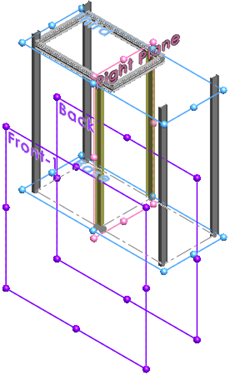

    3. 면 설정 2의 경우 전면-1과 후면을 클릭합니다.
      면 설정 2는 면 설정 1과 교차합니다. 이들은 구조 중앙에 있는 두 멤버의 위치를 정의합니다.

  3. PropertyManager의 고정을 풀고 를 클릭합니다.

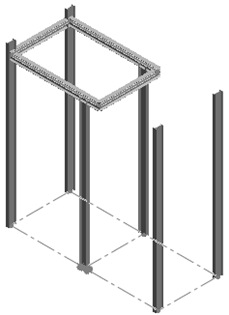

구조용 시스템의 기본 멤버가 완료되었습니다.
