Tworzenie płaszczyzn cięcia

Aby wyświetlić wewnętrzne części modelu, można utworzyć widoki przekroju poprzez dodanie płaszczyzn cięcia.

Można manipulować płaszczyznami cięcia przy użyciu standardowych elementów sterujących ruchem. Można używać wielu płaszczyzn cięcia w celu dalszego rozdzielenia modelu. Nie ma limitu.

W SOLIDWORKS Visualize Professional można również animować efekt płaszczyzn cięcia w taki sam sposób jak model.

Aby utworzyć widoki przekroju, należy:

  1. Na karcie Modele kliknąć przycisk Dodaj , a potem kliknąć Nowa płaszczyzna cięcia
    Płaszczyznę cięcia można również utworzyć, klikając Projekt > Modele > Nowa płaszczyzna cięcia .

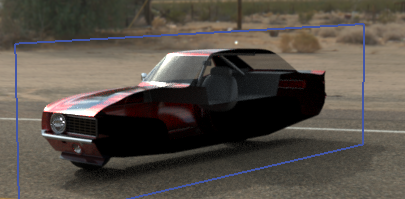

    Płaszczyzna cięcia pojawi się w okienku ekranu jako cienka, prawie przezroczysta płaszczyzna, która automatycznie rozciąga się w całym modelu.

  2. W drzewie modelu wybrać płaszczyznę cięcia.
    Parametry płaszczyzny cięcia są wyszczególnione poniżej drzewa modelu.
  3. Wypełnić pole Nazwa dla płaszczyzny.
  4. Użyć opcji Obróć i Transformacja, aby zmodyfikować orientację płaszczyzny.
    • Aby odwrócić płaszczyznę, należy kliknąć opcję Odwróć.

    • Aby obrócić płaszczyznę o 90º, należy kliknąć jedną z opcji Obróć.

    • Aby pochylić płaszczyznę, należy w części Transformacja zmienić jedną lub więcej wartości Obrót XYZ.

    Można również użyć manipulatora transformacji w celu zmodyfikowania położenia płaszczyzny. Aby włączyć funkcję manipulatora, należy kliknąć prawym przyciskiem myszy płaszczyznę cięcia w Zestawie modeli i kliknąć Manipuluj > Przenieś.
    .

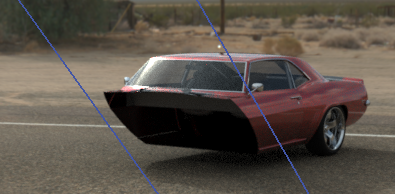

  5. Aby dodać kolejną płaszczyznę cięcia, należy kliknąć Nowa płaszczyzna cięcia.
  6. Wybrać drugą płaszczyznę i użyć tych samych elementów sterujących, aby nią manipulować.
  7. Aby ukryć płaszczyznę cięcia, należy wykonać jedną z następujących czynności:
    • W Zestawie modeli kliknąć prawym przyciskiem myszy płaszczyznę cięcia, a następnie Ukryj płaszczyznę cięcia.
    • W parametrach płaszczyzny cięcia kliknąć przycisk Ukryte.
  8. Aby usunąć płaszczyznę cięcia przekroju, w Zestawie modeli, należy kliknąć prawym przyciskiem myszy płaszczyznę cięcia, a następnie Usuń.
Można również animować płaszczyzny cięcia w SOLIDWORKS Visualize Professional.

Płaszczyzny cięcia mają wpływ na całą geometrię w scenie. Nie mogą one być stosowane tylko do określonych części, grup lub modeli.
