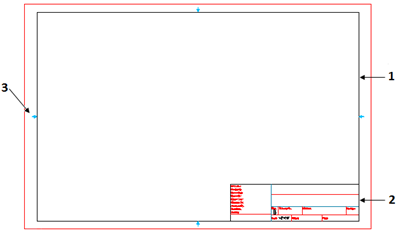

Adição de Estruturas e Blocos de Título aos Desenhos

Em qualquer estado do processo de projeto, você pode adicionar Estruturas e Blocos de título aos seus desenhos no modo Modelo e no modo Folha.

1. Siga um destes procedimentos:
   • Na faixa de opções, clique em Toolbox > Estrutura > Inserir.
   • No menu, clique em Toolbox > Estrutura > Inserir.
   • Digite TB_Frame.
2. Na caixa de diálogo Toolbox - Estrutura e bloco de título, especifique o tamanho da Estrutura e o Bloco de título.
   Por padrão, você só pode especificar tamanhos de Estrutura e Blocos de título do padrão ativo. Se quiser usar um tamanho de Estrutura e um Bloco de título de outro padrão, selecione Mostrar todos os padrões. A lista Padrão exibe todos os padrões de desenho disponíveis e você pode selecionar Estruturas e Blocos de título de outros padrões.
3. Siga um destes procedimentos:

   Opção	Descrição
   Especifique a escala de inserção.	Em Escala, selecione as seguintes configurações: Na lista de escala, especifique a escala a ser utilizada ao inserir a Estrutura. A lista suspensa exibe todas as escalas disponíveis. Na página Opções do sistema, você pode adicionar novas escalas personalizadas na caixa de diálogo Opções. Opcionalmente, clique em Usar lista de escalas padrão para utilizar escalas personalizadas, como 1:4, 1:2, que são exibidas na lista de escalas quando você seleciona essa opção. Executar o redimensionamento. Ajusta as Entidades de texto e as Dimensões de acordo com a nova escala. Se a escala for diferente de 1:1, depois de inserir a estrutura, você deverá especificar as entidades que serão redimensionadas. Após clicar em OK, a Estrutura será exibida anexa ao cursor e você poderá colocá-la na área de gráficos.
   Especificar a área da Estrutura.	Clique em Especificar área. Na área de gráficos, especifique dois pontos diagonais que definem a área retangular para a Estrutura com o Bloco de título. Clique em OK. A Estrutura e o Bloco de título são redimensionados para se ajustarem na área retangular especificada e para serem inseridos. A escala é calculada automaticamente. Não é possível especificar a área da Estrutura no modo Folha.

4. Na caixa de diálogo Editar valores do AtributoBloco, especifique os valores dos AtributosBloco.
5. Clique em OK.
   A Estrutura e o Bloco de título com os valores especificados são inseridos.
6. Se você selecionou a opção Executar redimensionamento, selecione as Entidades de texto e as Dimensões para redimensionar e pressione Enter.
   As entidades são redimensionadas. A posição delas não será alterada.
