Abrir configurações de peça no modo Visualização rápida

Ao abrir uma peça no modo Visualização rápida, é possível especificar a configuração a ser aberta. Você também pode fazer isso no eDrawings®.

Antes de abrir uma determinada configuração no modo de visualização rápida, você precisará especificar quais as configurações disponíveis no modo de visualização rápida. Abra a peça no modo Resolvido primeiro para determinar quais configurações são visíveis a outros usuários.

Para abrir as configurações de uma peça no modo Visualização rápida:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt.
  2. No ConfigurationManager, clique com o botão direito nas seguintes configurações e clique em Adicionar marca de dados de exibição:
    • Base
    • Externo
    Base e Externo são marcados com os ícones . A outra configuração continua igual.
  3. Salve e feche a peça.
  4. Clique em Abrir ou Arquivo > Abrir.
  5. Na caixa de diálogo:
    1. Selecione jack_peças.sldprt.
    2. Em Modo, selecione Visualização rápida.
    3. Em Configurações, selecione Externo.
      Apenas as configurações Base e Externo estão disponíveis para seleção.
    4. Clique em Abrir.

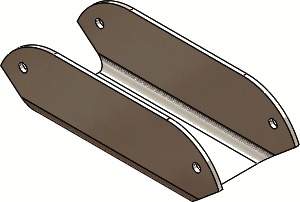

    A peça é aberta na configuração Externo no modo Visualização rápida. As configurações Base e Externo estão disponíveis no ConfigurationManager.
