Указание допусков для отверстий мастера отверстий под крепеж

При создании отверстий под крепеж можно установить значения для допуска и точности.

На вкладке Тип в окне PropertyManager Отверстия под крепеж представлен параметр Допуск/точность. В зависимости от типа отверстия отображаются параметры PropertyManager для допусков, которые применяются к характеристикам отверстия. Данный раздел также доступен для элементов отверстия под крепеж в сборках.

Значения допуска автоматически распространяются на обозначения отверстий в чертежах. Если изменить значения в обозначении отверстия, значения в детали будут обновлены. Можно также использовать разные значения допуска для конфигураций.

Ранее параметры для допуска и точности можно было добавлять для отверстий мастера отверстий под крепеж только с помощью изменения обозначений отверстия в чертежах вручную.

Чтобы указать допуски для отверстий в мастере отверстий под крепеж:

  1. Откройте файл системная_папка:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\tolerance.sldprt.
  2. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на элемент CBORE (Плоский-Массив1) и выберите Редактировать элемент.
  3. В окне PropertyManager на вкладке Тип разверните раздел Допуск/точность.
  4. В разделе Допуск/точность для параметра Значение обозначения выберите Диаметр сквозного отверстия.
    1. Для параметра Тип допуска выберите Двунаправленный.
    2. Для параметра Максимальная вариация введите 0,05 мм.
    3. Для параметра Минимальная вариация введите -0,02 мм.
  5. В разделе Допуск/точность для параметра Значение обозначения выберите Диаметр цековки.
    1. Для параметра Тип допуска выберите Симметрично.
    2. Для параметра Максимальная вариация введите 0,05 мм.
    3. Для параметра Точность единиц измерения выберите .12 (Документ).
  6. Выберите .

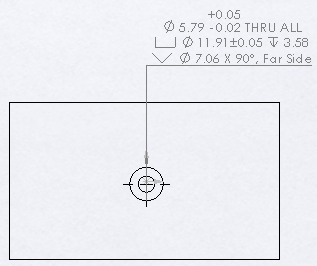

При создании чертежа из детали в обозначении отверстия отобразятся значения допуска.
