PropertyManager Esquema de acotación automática

Para abrir el PropertyManager Esquema de acotación automática:

Haga clic en Esquema de acotación automática (barra de herramientas Cota MBD) o en Herramientas > Cota MBD > Esquema de acotación automática.

Configuración

Tipo de pieza	Prismática Cuando se utiliza con Geométrica como Tipo de tolerancia, DimXpert aplica tolerancias para ubicar taladros y salientes. Para las vistas de anotación, aparecen cotas de tamaño como anotaciones con líneas indicativas abiertas Observe la diferencia en las tolerancias geométricas aplicadas al saliente de 30 mm y la vista de anotación utilizada para representarlas. Torneado Cuando se utiliza con Geométrica como Tipo de tolerancia, DimXpert aplica tolerancias de descentramiento circular para ubicar taladros y salientes. En las vistas de anotación, aparecen cotas de tamaño como cotas lineales, paralelas al eje.

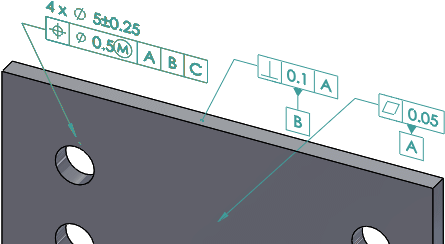

Tipo de tolerancia	Controla la ubicación de las operaciones de tamaño (tipos de taladro, ranuras, muescas, anchos y conos), las cajeras y las superficies en relación con las operaciones de dato indicativo o referencia. Más y Menos DimXpert ubica las operaciones con cotas positivas y negativas lineales. No aplica cotas a operaciones de superficie en el modo positivo y negativo. La diferencia principal entre Más y Menos y Geométrica es la manera en que DimXpert controla la matriz de cuatro taladros y cómo aplica tolerancias para interrelacionar las indicaciones de referencias cuando se encuentra en el modo Geométrica. Geométrica DimXpert ubica las operaciones axiales con tolerancias de descentramiento circular y de posición. Las cajeras y las superficies se ubican con perfiles de superficie. Para mostrar las cotas de ubicación, debe seleccionar Propiedades de documento DimXpert Opciones > Tolerancia geométrica, y luego seleccionar Crear cotas básicas.

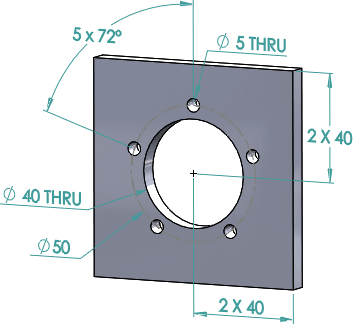

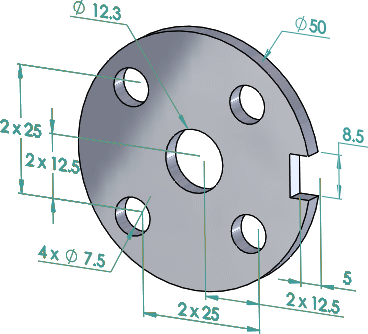

Acotación de matriz	Permite aplicar esquemas de acotación con cotas polares positivas y negativas. Lineal Ubica todas las operaciones de DimXpert con respecto a las operaciones de referencia seleccionadas, según corresponda, mediante cotas positivas y negativas lineales. Polar Aplica operaciones de matriz de DimXpert que incluyen operaciones axiales que definen un círculo de perno. Configure Número mínimo de taladros para que se reconozca como una matriz.

Operaciones de referencia (para Positiva y negativa) / Selección de datos indicativos (para Geométrica)

Alcance

Filtros de operación

• La desactivación de operaciones omite un mayor reconocimiento de estos tipos. Por ejemplo, si una pieza no tiene cotas ni tolerancias de DimXpert y usted desactiva la opción Plano, DimXpert no acota ni aplica tolerancias a operaciones de plano, ni utiliza las caras planas para derivar un tipo de operación complejo como una ranura o una muesca. Sin embargo, si hay operaciones de plano preexistentes en la pieza, DimXpert las considera para tareas de acotación y aplicación de tolerancias tanto si selecciona la opción Plano como si no lo hace.
• La desactivación de operaciones omite un mayor reconocimiento de estos tipos como operaciones u operaciones de matriz, según corresponda. Por ejemplo, si desactiva Taladro sencillo, esto evita la acotación y aplicación de tolerancias a las matrices de taladros sencillos.

	Seleccionar todos los filtros
	Desactivar la selección de todos los filtros
