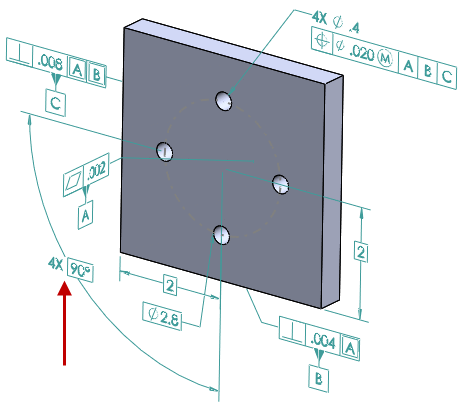

Uso de esquemas de acotación polar para piezas de tolerancia geométrica

La herramienta Esquema de acotación automática de DimXpert es compatible con los esquemas de acotación polares.

Para utilizar esquemas de acotación polar para piezas de tolerancia geométrica:

1. Haga clic en Herramientas > Opciones > Propiedades del documento > DimXpert > Tolerancia geométrica.
2. En el cuadro de diálogo, en Cotas básicas, seleccione Crear cotas básicas y Polar.
3. Haga clic en Aceptar.
4. Haga clic en Esquema de acotación automática o en Herramientas > Cota MBD > Esquema de acotación automática.
5. En el PropertyManager, en Configuración, en Acotación de matriz, seleccione Polar.
6. Configure las opciones.
7. Haga clic en .
