Selección de herramientas de mecanizado

La herramienta Costing utiliza distintos métodos para seleccionar las herramientas que se utilizan en las operaciones de mecanizado.

Si una pieza contiene operaciones que necesitan múltiples operaciones, como fresado y perforado, la herramienta Costing intenta utilizar un equipo de la plantilla de mecanización que puede realizar múltiples operaciones. Debe definir equipos con herramientas de fresado y perforado apropiados en la plantilla. En la plantilla, la herramienta Costing comprueba primero el tamaño de la herramienta respecto el tamaño de la operación. Si existe una coincidencia exacta, esa herramienta se utiliza. Si no se encuentra el tamaño exacto de la herramienta, la herramienta Costing busca una herramienta que está dentro de -10% del tamaño de la operación. Si no se encuentra ninguna herramienta apropiada en ese equipo, la herramienta Costing busca otro equipo que tenga las herramientas apropiadas.

En el caso de las ranuras de fresado, la selección de la herramienta depende de lo siguiente:
Tipo de ranura Selección de herramienta

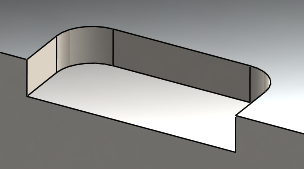

Ranura con radio superior o de esquina

El tamaño de la herramienta lo define el radio de esquina.

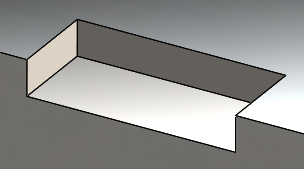

Ranura sin radio de esquina

Es la herramienta más pequeña disponible.
Ranura con una abertura con dos paredes laterales adyacentes (ranura abierta)

Es la herramienta más grande disponible.
Ranura con aberturas en las paredes (el cilindro rojo es la herramienta)

El tamaño de la herramienta lo define la anchura de la ranura.
Para todos los casos anteriores, si hay un radio en la parte inferior de la ranura, la herramienta Costing utiliza una fresa esférica disponible.
