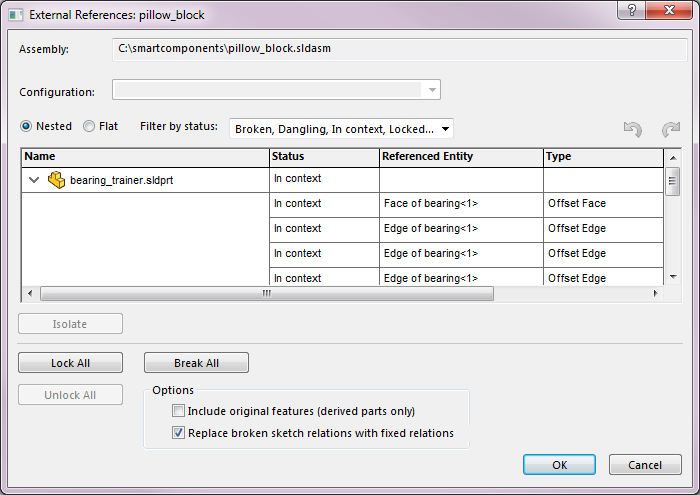

El cuadro de diálogo Referencias externas de piezas y operaciones y el cuadro de diálogo Referencias externas de ensamblajes se combinan en un cuadro de diálogo. Puede romper, desbloquear o bloquear referencias individuales de operaciones y croquis, ordenar referencias por estado y aislar componentes seleccionados.
Mientras el cuadro de diálogo Referencias externas esté abierto, puede interactuar con el gestor de diseño del FeatureManager y el modelo en la zona de gráficos. Puede activar Visualización de referencias dinámicas para ver las dependencias de las operaciones. No puede arrastrar archivos al software SOLIDWORKS.
Para abrir el cuadro de diálogo Referencias externas:
En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en un ensamblaje de nivel superior o en un subensamblaje y haga clic en Referencias externas.
Funciones del cuadro de diálogo
Referencias externas:
| Anidada |
Muestra una lista de todos los componentes y todas las operaciones con referencias externas jerárquicamente en función de la estructura del ensamblaje. Los componentes y operaciones aparecen con sangría. Puede expandir y contraer nodos. |
| Desplegada |
Muestra todos los componentes con referencias externas en una lista no jerárquica. |
| Expandir todo
Contraer todo
Borrar selecciones
|
Haga clic con el botón derecho del ratón en la sección de tabla del cuadro de diálogo para usar estas herramientas. Expandir todo y Contraer todo se encuentran disponibles cuando se selecciona Anidada.
|
| Filtrar por estado |
Filtra los componentes y operaciones con los siguientes estados: - Roto
- Colgantes
- En contexto
- Bloqueada
- Fuera de contexto
|
Deshacer  |
Permite deshacer un cambio realizado en el cuadro de diálogo. Si selecciona Incluir operaciones originales (solo piezas derivadas), no puede deshacer una operación de rotura.
|
Rehacer  |
Permite invertir la operación Deshacer en el cuadro de diálogo. |
| Aislar |
Aísla los componentes de la referencia externa seleccionada. Está disponible si el documento activo es un ensamblaje y selecciona uno o varios componentes. |
| Bloquear selección |
Bloquea las referencias externas de las operaciones y croquis seleccionados. Si se bloquean las referencias externas de una operación o un croquis, puede crear referencias externas para el componente. Si se bloquean las referencias externas de un componente, se bloquean todas las referencias externas del componente y no se pueden crear referencias externas para dicho componente.
Las ecuaciones que tengan una referencia externa no se ven afectadas por un bloqueo.
|
| Desbloquear selección |
Desbloquea las referencias externas de las operaciones y croquis seleccionados. |
| Romper selección |
Rompe las referencias externas de las operaciones y croquis seleccionados. Si se rompen las referencias externas de un componente, se romperán todas las referencias externas del componente. Si selecciona Incluir operaciones originales (solo piezas derivadas), no puede deshacer una operación de rotura.
Las ecuaciones que tengan una referencia externa no se ven afectadas por la rotura.
|
Al seleccionar una entidad de referencia, esta entidad y las entidades que hacen referencia a ella aparecerán resaltadas en el gestor de diseño del FeatureManager y en la zona de gráficos. La entidad seleccionada se resalta con el color de Elemento seleccionado 1. Las entidades de referencia correspondientes se resaltan con el color de Elemento seleccionado 3.
Herramientas y opciones que han cambiado de nombre:
- Listar referencias externas ha cambiado de nombre a Referencias externas.
- Insertar operaciones de piezas originales si las referencias están rotas ha cambiado de nombre a Incluir operaciones originales (solo piezas derivadas).
- Enumerar referencias rotas se ha cambiado por Roto en Filtrar por estado.
- Las columnas Componentes y Operación han cambiado de nombre a Nombre.
- Datos ha cambiado de nombre a Tipo.
Referencias externas no se encuentra disponible para componentes aligerados. El cuadro de diálogo Referencias externas de un ensamblaje de nivel superior no incluye componentes aligerados.
Convenciones del gestor de diseño del FeatureManager para referencias externas
Si una operación contiene un croquis con referencias externas, la operación muestra {->} a la derecha de su nombre en el gestor de diseño del FeatureManager. Un croquis con referencias externas muestra -> a la derecha del nombre del croquis.
Si una operación tiene una referencia externa y un croquis con referencia externa, la operación muestra ->{->} a la derecha de su nombre.
Si las operaciones contienen croquis con referencias externas en varios estados, se mostrarán todos los símbolos pertinentes a la derecha del nombre de la operación. Por ejemplo, una operación con una referencia externa bloqueada y una referencia externa rota mostrará {-> *x} a la derecha del nombre.
