Görünüm Seçenekleri

Kenarların, düzlemlerin ve benzer özelliklerin görüntülenmesiyle ilgili seçenekleri belirleyebilirsiniz.

Görüntü seçeneklerini ayarlamak için:

  1. Seçenekler veya Araçlar > Seçenekler öğesine tıklayın.
  2. Görüntüle öğesine tıklayın.
  3. Aşağıda açıklanan seçeneklerden birini belirleyin ve Tamam'a tıklayın.
Sıfırla öğesine tıklayarak tüm sistem seçeneklerini veya yalnızca bu sayfadaki seçenekleri fabrika ayarlarına sıfırlayın.

Gizli kenarlar şöyle gösterilir:

Katı veya Kesikli Gizli kenarların parça ve montaj belgelerinde Arka Kenarları Göster modunda nasıl gösterileceğini belirler.

Parça/Montaj kenar görünümü

Model Arka Kenarları Gizle, Arka Kenarları Göster veya Gölgeli ve Kenarlı modunda iken teğet kenarların nasıl görüntüleneceğini kontrol eder.

Görünür olarak
Hayalet olarak
Gösterme
Ayrıca Görünüm > Görüntü öğesine tıklayabilir ve Teğet Kenar Görünür, Teğet Kenarları Hayalet Olarak Göster veya Teğet Kenarları Gösterme öğesini seçebilirsiniz.

Gölgeli ve kenarlı modda kenar görünümü

HLR Arka Kenarları Gizle modunda görünecek olan tüm kenarlar Gölgeli ve Kenarlı modunda da görüntülenir.
İnce parçalar için optimize et HLR öğesini seçtiğinizde kullanılabilir. İnce duvarlı parça ve montajları doğru görüntülemek ve kenarların karışmasını önlemek için kullanın.
Bu seçeneği kullanabilmek için grafik kartı ve sürücüsünün OpenGL 4.0, GLSL 4.0 veya üstünü desteklemesi gerekir.
Tel Kafes Tüm kenarlar Gölgeli ve Kenarlı modunda gösterilir (Tel Kafes gibi).

Bağlam içi düzenleme için montaj şeffaflığı

Montaj bileşenleri düzenlenirken şeffaflık seçeneklerini denetler. Bu ayarlar yalnızca düzenlenmeyen bileşenleri etkiler. (Bu seçenek Büyük Montaj Modu açıkken kullanılamaz.)

Opak montaj Düzenlenmekte olmayan bileşenler opak olur.
Montaj şeffaflığını koru Düzenlenmeyen bileşenler, kendi bireysel şeffaflık ayarlarını korurlar.
Montaj şeffaflığını zorla Düzenlenmekte olmayan bileşenler, burada ayarladığınız şeffaflık seviyesini korur. Kaydırıcıyı hareket ettirerek şeffaflık seviyesini ayarlayın (sağa gittikçe şeffaflık artar).
Bileşen Düzenle modunda kullanılan renkleri de değiştirebilirsiniz.

Örtüşme önler

Grafik alanında modellere uygulanacak kenar yumuşatma düzeyini belirler. Kenar yumuşatma, pürüzlü kenarları yumuşatarak görüntülerin daha gerçekçi görünmesini sağlar.

Bir veya daha fazla belge açıkken bazı kenar yumuşatma seçenekleri devre dışı kalabilir. Büyük Montaj Modu'nda tüm kenar yumuşatma seçenekleri devre dışıdır.
Hiçbiri Kenar yumuşatma özelliğini devre dışı bırakır.
Çizim/kenarları yumuşat Gölgeli ve Kenarlı, Tel Kafes, Arka Kenarları Gizle ve Arka Kenarları Göster modlarındaki pürüzlü kenarları yumuşatır.

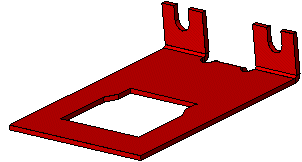

Yumuşatma seçeneği işaretli

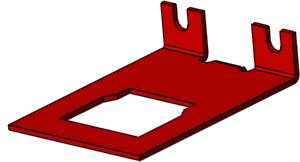

Yumuşatma seçeneği işaretli değil
Tam sahne örtüşme önleme Grafik kartınız tam sahne kenar yumuşatmayı destekliyorsa ve bir kararlılık testini geçmişse kullanılabilir. Grafik kartı denetim masası ayarlarını kenar yumuşatma için düzenleyerek denetimi uygulamaya vermelisiniz. Parçalar, montajlar ve teknik resimler için tüm grafik alanına kenar yumuşatma uygular.
Tam sahne kenar yumuşatma özelliğini açmadan veya kapatmadan önce tüm SOLIDWORKS belgelerini kapatın. Tam sahne kenar yumuşatma özelliğinin etkinleşmesi için SOLIDWORKS yazılımını yeniden başlatın.
Grafik görünümünde seçili unsurların tüm kenarlarını vurgula Bir unsuru seçtiğinizde o unsurun tüm kenarları vurgulanır.
Grafik görünümünden dinamik vurgulama İşaretçiyi bir çizimin, modelin veya teknik resmin üzerinde gezdirirken model yüzleri, kenarları ve tepe noktaları vurgulanır. (Bu seçenek Büyük Montaj Modu açıkken kullanılamaz.)
Yüzeylerin açık kenarlarını farklı renkte göster Bir yüzeyin açık kenarları ile teğet kenarlar veya silüet kenarlar arasında ayrım yapmayı kolaylaştırır.
Kenar rengini belirtmek için Araçlar > Seçenekler > Sistem Seçenekleri > Renkler 'i tıklayın. Yüzeyler > Açık Kenarlar YüzeylerAçık Kenarlar'ı seçin.
Gölgeli düzlemleri göster Ön ve arka renkleri farklı tel kafes kenarı bulunan şeffaf gölgeli düzlemleri gösterir.
Gölgeli düzlem renklerini belirtmke için Araçlar > Seçenekler > Belge Özellikleri > Düzlem Görünümü 'nü tıklayın. Renkleri değiştirmek için Yüzler altında, Ön Yüz Rengi veya Arka Yüz Rengi'ni seçin. Kaydırıcıyı kullanarak şeffaflık seviyesini ayarlayın (sağa gittikçe şeffaflık artar).
Ölçümlendirmeleri Ekrana Düz Olarak Göster Ölçülendirme metnini bilgisayar ekranınızın düzleminde görüntülemek için seçin. Ölçülendirme metnini ölçülendirmenin 3B detaylandırma görünümü düzleminde görüntülemek için seçimi kaldırın.

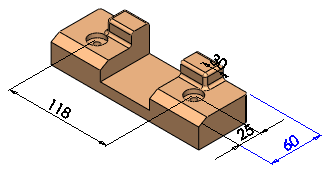

Seçilen: Ölçümlendirme metni, bilgisayar ekranınızın düzlemindedir ve geçerli detaylandırma görünümündeki tüm ölçümlendirme metni ve çizgileri görünür durumdadır.

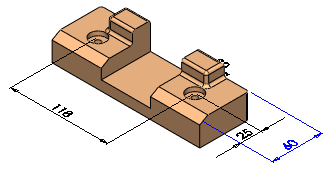

İşaret kaldırıldığında: Ölçümlendirme metni, 3B detaylandırma görünümünün düzlemindedir ve modelin arkasındaki ölçümlendirme metni ve çizgileri gizlidir.
Notları ekrana düz olarak göster Notları bilgisayar ekranınızın düzleminde görüntülemek için seçin. Notları ölçümlendirmenin 3B detaylandırma görünümü düzleminde görüntülemek için seçimi kaldırın.
Referans triadı göster Referans triadı göstererek, modelleri görüntülerken yön belirlemenize yardımcı olur Referans triadı sadece görüntüleme amaçlıdır; bir çıkarım noktası olarak seçemez veya kullanamazsınız.
Parçalar ve montajlar için grafik görünümünde kaydırma çubuklarını göster
Bir SOLIDWORKS belgesi açıkken bu seçeneği değiştiremezsiniz.

Parça ve montaj belgelerinin grafik görünümünde kaydırma çubuklarını döndürür.
Teknik resimler için grafik görünümünde kaydırma çubuklarını göster
Bir SOLIDWORKS belgesi açıkken bu seçeneği değiştiremezsiniz.

Teknik resim belgelerinin grafik görünümünde kaydırma çubuklarını döndürür.
Draft kalitesinde ortam kapanması göster Ortam Kapanması kullanırken modellerin işlenmesi için draft kalitesini kullanmak istediğinizde bunu seçin. Draft kalitesi hızlı işlenir ama görsel doğruluğu düşüktür. Varsayılan kalite için temizle.
SpeedPak grafik çemberini görüntüle SpeedPak grafik çemberinin görüntülenmesini etkinleştirir veya devre dışı bırakır.

Grafik çemberini etkinleştirdiğinizde, imleci çevreleyen bölgede sadece seçilebilir geometri görünür.

Grafik çemberini devre dışı bıraktığınızda, imleci çevreleyen bölgedeki tüm geometriler görünür halde kalır.
Çoğaltma Bilgisi Araç İpuçlarını Göster Çoğaltma adı, çoğaltma tipi, çoğaltmayı oluşturmak için kullanılan tüm çekirdekler, örneklerin aralığı ve sayısı, atlanan örnekler ve farklı örnekler gibi çoğaltmayla ilgili bilgileri görüntülemek için seçin.
Dört görünüm gör. penc. için yansıtma tipi Dörtlü Görünüm (Standart Görünümler araç çubuğu) öğesine tıkladığınızda görünüm pencerelerinde gösterilen görünümleri denetler. Şunlardan birini seçin:

İlk Açı

Ön, Sol, Üst ve Trimetrik.

Üçüncü Açı

Ön, Sağ, Üst ve Trimetrik.

İçerik Haritaları

Seçince içerik haritalarını göster

Grafik alanında bir obje veya FeatureManager tasarım ağacında bir düğüm seçtiğinizde grafik alanının sol üst köşesinde içerik haritalarını görüntüler.

İçerik haritaları, ilgili elemanları seçilen objeden montaj ya da parçanın üst seviyesine doğru hiyerarşik ağaçta baştan sona gösterir.
İçerik haritalarını fare işaretçisinde göster İçerik haritalarını, işaretçide yarı saydam durumda görüntüler. Seçim içerik haritalarında birden çok montaj ilişkisi de seçebilirsiniz.
Benzersiz denklem tanımlayıcısını görüntüle

Denklemler iletişim kutusunun Sıralı Görünüm bölümünde tasarım tablolarında referans amacıyla bir denklem için benzersiz bir denklem tanımlayıcısı görüntülenir.

Ad sütunun altındaki herhangi bir denklemin üzerine geldiğinizde ilgili denklem için benzersiz bir Kimlik (İlişki Kimliği) görüntüleyen bir araç ipucu görüntülenir.

Bir denklemi tüm konfigürasyonlarda devre dışı bırakmak veya etkinleştirmek için bir tasarım tablosunda İlişki Kimliği (Relation ID) belirleyebilirsiniz. Parametre $Enable@Relation_ID@Equations şeklindedir, Relation ID (İlişki Kimliği) sadece bir denklemi tanımlayan benzersiz bir numaradır. Örneğin, $Enable@1@Equations parametresi denklem 1 için geçerlidir. Söz konusu denklemi tüm konfigürasyonlar için tasarım tablosunda ilgili parametrenin altında Evet girerek etkinleştirebilir veya Hayır girerek devre dışı bırakabilirsiniz.
