| Çoğaltma
|
Aynı tip (delik, yuva, çentik vb.) ve boyut parametrelerine sahip bir grup DimXpert unsuru.
Bunlar genellikle ortak ölçümlendirme ve toleranslarla ilişkilendirilir. Örneğin, bir delik çoğaltmaya çap ölçümlendirmesi ve geometrik konum toleransı uygulamak.
|
- Pah
- Düz havşa deliği
- Konik havşa deliği
- Silindir
- Radyus
- Çentik
- Basit Delik
- Yuva
|

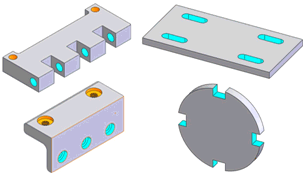

Basit delik, düz havşa, yuva ve çentik çoğaltma unsurları
|
| Bağlantılı Çoğaltma
|
SW modelleme unsuru veya unsurlarıyla ilişki üzerine oluşturulan veya bunu koruyan bir DimXpert çoğaltması. Modelleme unsurlarını değiştirirseniz modelleme unsurlarına bağlı DimXpert çoğaltma unsurları otomatik olarak güncellenir.
Bağlantılı çoğaltmalar DimXpertManager'da bağlantı simgesiyle  belirlenir.
Yuva Çoğaltma1 bağlantılı bir çoğaltmadır, Yuva Çoğaltma2 değildir.
|
Desteklenen modelleme unsurları:
- Pah
- Dairesel Çoğaltma
- Ekstrüzyon ile Kesme
- Radyus
- Delik Sihirbazı
- Doğrusal Çoğaltma
- Ayna
- Basit Delik
|
Yukarıda verilen dört küçük delikli parçaya göre, bağlantılı bir çoğaltmada ne tür sonuçların ortaya çıkacağının örnekleri.
Bağlı:
- Tek bir delik sihirbazı olarak veya basit delik unsuru olarak modellenen dört delik
- Çiziminde yalnızca 4 daire bulunan tek bir kesme ekstrüzyonu kullanılarak modellenen dört delik
- Bir doğrusal veya dairesel çoğaltma tarafından takip edilen tek bir delik sihirbazı veya basit delik unsuru
Bağlantısız:
- Alınan bir gövdedeki parçalar
- Tam parça tek bir çizim ve ekstrüzyon unsuru kullanılarak modellenir
|
