比较几何体

要比较几何体：

  1. 打开 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\model_display\Gear.SLDPRT。
  2. 在 FeatureManager 设计树中，展开实体 文件夹。
    如果看不到该文件夹，请执行以下步骤：
    1. 单击 工具 > 选项 > 系统选项 > FeatureManager 。
    2. 在隐藏/显示树项目下，为实体 选择显示，然后单击确定。
  3. 比较 Gear1 和 Gear2 的齿轮齿边缘。
    1. 查看 Gear1 的圆角边线后，右键单击 Gear1 并单击隐藏 。
    2. 右键单击 Gear2 并单击显示 以查看未圆角的边线。
    Gear1： 圆角边线 Gear2： 未圆角边线
  4. 单击视图 > 显示 > 实体比较 。
  5. 在 PropertyManager，设定以下选项：
    1. 对于源几何体，选择 Gear1
    2. 对于比较几何体，选择 Gear2
    3. 移动图例阈值滑块，使图例中的顶部和底部数字约为 1.00mm。

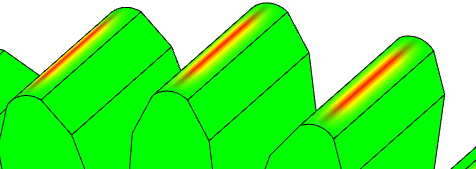

    在图形区域中，红色和黄色指示 Gear1 和 Gear2 不匹配的位置。

  6. 单击 。
  7. 要清除比较几何体图例，请在图形区域中右键单击图例，然后单击几何体比较 。

    要打开几何体比较 PropertyManager，请右键单击图例，然后单击几何体比较属性。
