使用變化半徑控制點

控制點(I)

• 您可以分配半徑值至每一個控制點，或分配一個或兩個頂點的值。

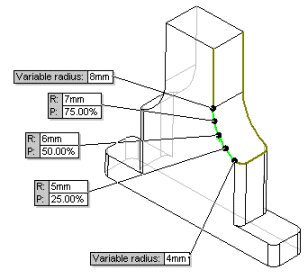

• 系統預設三個控制點，分別位於兩個變化半徑之間邊線 25%、50%、及 75% 等距增量的位置上。
• 您可以使用下列方法改變每個控制點的相對位置：
  • 在標註中改變控制點的百分比
  • 選擇控制點並將其拖曳到新的位置

新增及刪減控制點

您可以在產生圓角時，或產生圓角之後使用編輯特徵來在選擇要進行圓角處理的邊線上，加入或刪減控制點。 加入或刪減邊線上的控制點，可確定控制點以相同間距放置在該邊線上。

• 加入控制點： 您可以選擇控制點與 Ctrl- 拖曳來在新的位置產生額外的控制點。 或從 PropertyManager 您可以增加在副本數 內的值。 藉由 PropertyManager 來加入新控制點會將控制點加在預設的位置。
• 刪減控制點： 您可以在指定的控制點上按右鍵，並從快顯功能表中選刪除。 或您可以減少在 PropertyManager 中副本數 內的值。 藉由 PropertyManager 來刪除控制點會將控制點從預設的位置移除。

在多條邊線上加入圓角

您可以選擇多條邊線來產生圓角。 在選擇圓角項次 下的任何其他邊線之前，請以下列方式完成每條邊線：

• 先套用半徑至每個頂點
• 套用半徑值至一或所有的控制點
• 在您套用半徑值之前或之後，變更控制點的位置
• 如果需要，加入新的控制點

不對稱圓角的多重邊線控制點會出現在具有多於一條圓角邊線的頂點上。

要反轉距離 1 和 距離 2 要定義圓角的哪一側，按一下任一個多重邊線控制點。 在反轉方向對話方塊中，選擇您要反轉方向的邊線。
