產生曲面面圓角

在曲面之間產生面圓角︰

  1. 產生兩個曲面 (曲面不一定要相鄰)。
  2. 按一下圓角 (特徵工具列)，或插入 > 曲面 > 圓角。
  3. 在 PropertyManager 中的圓角類型之下，選擇面圓角。
  4. 在圓角項次下，設定半徑 值。

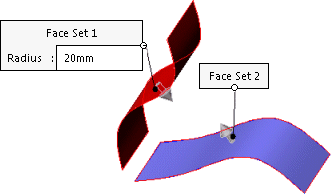

  5. 為面組 1 在圖面中選擇第一個要圓角的面。預覽箭頭指出面圓角的方向。
  6. 在面組 2 中按一下，然後在圖面中選擇第二個要圓角的面。如果需要，按一下反轉垂直面 來使箭頭互相對指。
  7. 設定其他的 PropertyManager 選項。在圓角選項之下，修剪曲面選項只套用至使用曲面的面圓角：
    選項 敘述
    修剪及附加(T) 修剪圓角的面並縫織曲面為一個曲面本體。
    不要修剪或附加(H) 加入一個新圓角曲面，但是不修剪面或縫織曲面。
  8. 按一下 。
    選擇了修剪及附加的面圓角。
