產生路徑長度尺寸

您可以設定連續草圖圖元的路徑長度尺寸。 您可以將此尺寸設定為驅動尺寸，所以當您拖曳圖元時，路徑長度會持續調整大小。

1. 用右鍵按一下草圖，然後按一下尺寸 > 路徑長度 。
2. 在圖面中，選擇端點至端點重合且形成單一連續的的草圖圖元。
3. 按一下 。

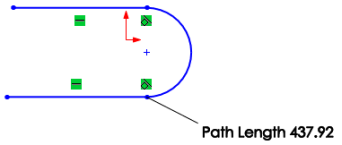

   出現徑向樣式尺寸，並附加至路徑上。

4. 若要變更路徑尺寸長度，請連按兩下尺寸，然後在修改對話方塊中指定新值。
   您可以參考自訂屬性、模型組態、數學關係式或表格 (包括設計表格及 BOM) 中的此一尺寸。
