產生對稱角度尺寸

您可以產生多個半對稱與全對稱角度尺寸，而且不用每次都要選取中心線。

當您產生需要數個角度尺寸或顯示全角度尺寸的旋轉幾何草圖時，此類型的標註尺寸相當實用。

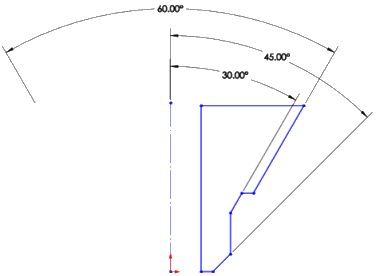

多個半角度和一個全角度尺寸

要產生對稱角度尺寸：

1. 在含有中心線及線條或點的草圖中，按一下智慧型尺寸 (在「尺寸/限制條件」工具列上)，或工具 > 尺寸 > 智慧型。
2. 選擇中心線與非平行的直線。
3. 要產生半角度尺寸，請將游標移到所需的位置。 要產生全角度尺寸，請按下並按住 Shift 鍵。

   游標的形狀改變，表示您可以使用中心線放置多個角度尺寸。
