產生兩弧之間的尺寸

標註兩弧之間的尺寸：

  1. 按一下智慧型尺寸 Tool_Smart_Dimensions_Relations.gif (尺寸/限制條件工具列) 或工具 > 尺寸 > 智慧型。
  2. 執行下列動作之一：
    • 選擇第一個弧的邊線，然後選擇第二個弧的邊線。

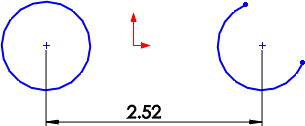

      • 在第一與第二弧中心之間套用最小的尺寸。
    • 按下 Shift，然後按一下來在兩個邊線之間套用尺寸。

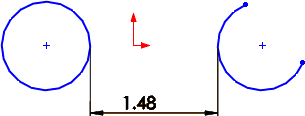

      • 在第一與第二弧邊線之間套用最小的尺寸。

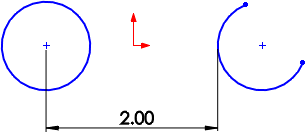

    • 選擇第一個弧的邊線，按下 Shift，然後選擇第二個弧的邊線。
      • 在第一個弧的中心和第二個弧的邊線之間套用最小的尺寸。
    開啟尺寸 PropertyManager，您可於其中變更在所有三個副本中量測距離的方式。
