TolAnalyst™ 是一個公差分析工具，用來研究公差和組合件方法對於組合件兩個特徵之間的尺寸堆疊的影響。各項研究的結果是一個最小和最大公差堆疊、一個最小和最大平方根總和 (RSS) 公差堆疊、以及一份有影響的特徵和公差的清單。
要設定 TolAnalyst 尺寸的色彩，按一下。在色彩調配設定之下，選擇。
TolAnalyst 研究
TolAnalyst 會執行一個稱為「研究」的公差分析，亦即您使用四個步驟的程序所建立的研究：
-

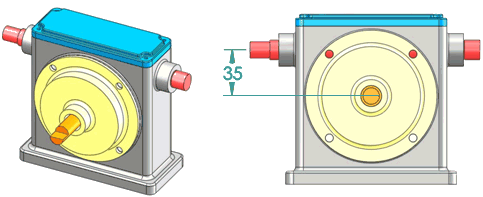

量測。建立量測，這是兩個 DimXpert 特徵之間的直線距離。
-
組合件順序。選擇一套排序的零件，在兩個量測特徵之間建立一個公差鏈。從“簡化組合件”選擇的零件。
-
組合件限制。定義各零件如何放置或限制到簡化組合件。
-
分析結果。評估並檢視最不糟和最糟狀況公差堆疊。
