垂直於原點特徵選項會調整量測的方向，令其垂直於 (成直角) 量測的量測開始處特徵。
範例 1
| 在此組合件中，底部支架的內面是量測開始處特徵。
建立一個研究來決定從量測開始處特徵到以 100 尺寸表示的頂部支架內面的距離。
|
|
| 清除垂直於原點特徵之後，評估尺寸 Y 會沿著 Y 軸量測。
選擇垂直於原點特徵之後，評估尺寸 N 會垂直於原點特徵量測。
|
|
範例 2
使用

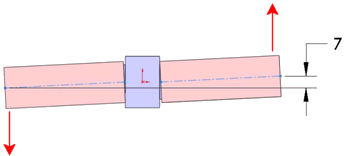

垂直於原點特徵選項會得到不同的最糟狀況組合件。在下面這個有三個零件的組合件中，建立一個研究來決定沿著
Y 軸分佈的末端管路之間的最大偏移。
