沒有浮動的固定扣件組合件

評估最糟情況而不考慮扣件浮動的情況：

  1. 開啟要評估的組合件。
  2. 產生一個 TolAnalyst 研究並導覽至結果 PropertyManager。
  3. 在分析參數之下，清除浮動扣件及銷。
    在此範例中於分析摘要之下，最小為 48.5 而最大為 51.5，總計範圍為 3mm。

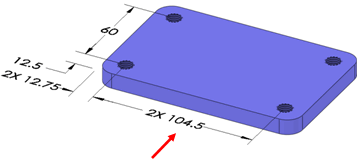

要達到最糟情況的最小值，提供頂板螺紋鑽孔直徑 0.5 位置公差，TolAnalyst 會模擬 104.5 螺紋鑽孔之間的 105 基本尺寸。
對於輪軸支架，當 TolAnalyst 模擬餘隙鑽孔（其 LMC 大小為 11.5）時，合成的位置公差為 1.0，使得從基準 B 到鑽孔的 27.5 基本尺寸能夠計算出 28 的結果。

組合零件（扣件浮動選項已清除），TolAnalyst 將輪軸支架中的餘隙鑽孔與頂板中的螺紋鑽孔以同軸心對齊，產生最糟狀況 48.5 的最小值。
