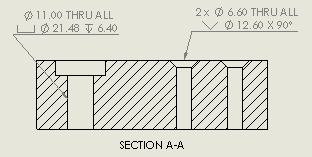

Ajout de symboles pour le perçage dans les vues en coupe

Vous pouvez appliquer des symboles de perçage à des perçages et rainures transversales.

Vous pouvez appliquer les symboles dans les vues en coupe, les vues en coupe locale et les vues de détail. Vous pouvez appliquer les symboles à ces fonctions :
  • Perçages et rainures de l'Assistant pour le perçage
  • Perçages avancés
  • Perçages créés avec l'option Enlèvement de matière-Révolution
  • Perçages et rainures créés avec l'option Enlèvement de matière-Extrusion


Pour ajouter des symboles pour le perçage dans les vues en coupe :

  1. Cliquez sur Symbole pour le perçage (barre d'outils Annotation) ou sur Insérer > Annotations > Symbole pour le perçage .
    Le pointeur prend la forme .
  2. Sélectionnez un segment de ligne du perçage de coupe transversale.

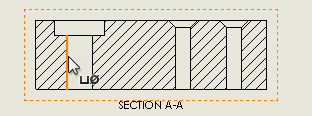

    • Cliquez pour sélectionner un bord :

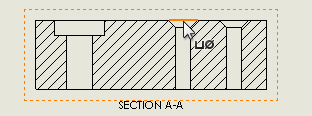

    • Maj + cliquez pour sélectionner une arête inférieure ou supérieure :

  3. Cliquez pour placer le symbole.
