Création d'enveloppes pour un sous-assemblage

Pour créer des enveloppes pour un sous-assemblage :

  1. Ouvrez répertoire_système:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\envelope_publisher\EnvelopePublisher.SLDASM.
  2. Cliquez sur Outils > Outil de publication d'enveloppes .

    Si l'outil de publication d'enveloppes n'est pas disponible, cochez les options du système Références externes :

    1. Cliquez sur Outils > Options > Options du système > Références externes.
    2. Sous Assemblages, sélectionnez :
      • Autoriser la création de références externes au modèle
      • Tout composant pour Type de composant de référence
      • Assemblage de premier niveau pour Dans le contexte de
  3. Dans le PropertyManager Outil de publication d'enveloppes, pour Composants à utiliser comme enveloppes , sélectionnez les composants suivants :
    1. Sous Connecteurs , sélectionnez tous les connecteurs.
    2. Sélectionnez Ducting<1>.
    3. Sous les sous-assemblage Building<1>, sélectionnez DoorSubAssy<1> et DoorSubAssy<2>.
  4. Pour Sous-assemblages de destination , sélectionnez PipeSubAssy<1>.
  5. Facultatif : Modifiez le nom du groupe d'enveloppes à partir du nom par défaut de Envelope Group1.
  6. Cliquez sur Ajouter un groupe et sur .
  7. Dans l'arbre de création FeatureManager®, cliquez avec le bouton droit de la souris sur PipeSubAssy<1> et cliquez sur Open pipesubassy.SLDASM .
  8. Facultatif : Si vous y êtes invité, cliquez sur Reconstruire.

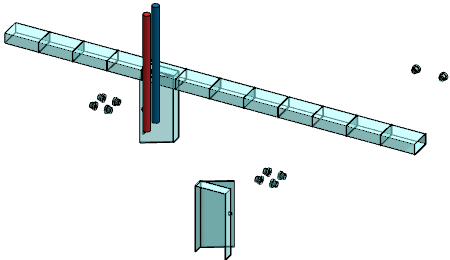

    Vous pouvez travailler avec les composants d'enveloppe dans le sous-assemblage.
