Aggiunta di didascalie fori nelle viste in sezione

È possibile applicare le didascalie fori ai fori con sezioni trasversali e alle asole.

È possibile applicare le didascalie nelle viste in sezione, nelle viste in sezione scomposta e nelle viste di dettaglio. È possibile applicare le didascalie a queste funzioni:

• Fori e asole della Creazione guidata fori
• Fori avanzati
• Fori creati con Taglio-Rivoluzione
• Fori e asole creati con Taglio-Estrusione

Per aggiungere didascalie fori nelle viste in sezione:

1. Fare clic su Didascalia foro (barra degli strumenti Annotazione) o su Inserisci > Annotazioni > Didascalia foro .
   Il cursore si trasforma in .
2. Selezionare qualsiasi segmento di linea del foro con sezione trasversale.

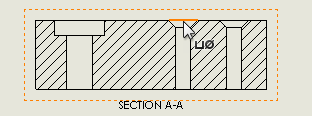

   • Fare clic per selezionare un bordo laterale:


   • Maiusc + clic per selezionare un bordo superiore o inferiore:

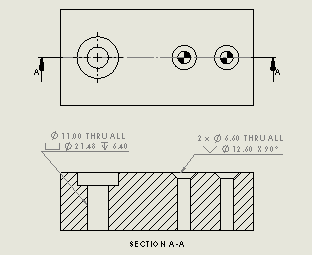

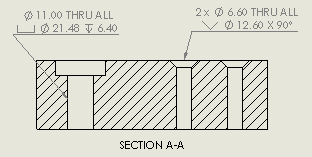

3. Fare clic per posizionare la didascalia.
