Creazione di inviluppi di un sottoassieme

Per creare inviluppi di un sottoassieme:

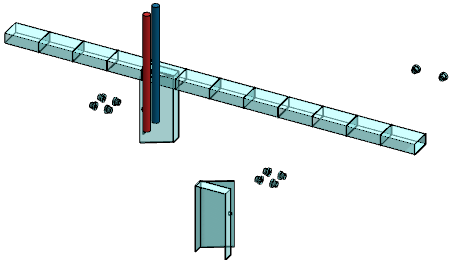

  1. Aprire system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\envelope_publisher\EnvelopePublisher.SLDASM.
  2. Fare clic su Strumenti > Publisher inviluppi .

    Se Publisher inviluppi non è disponibile, controllare le opzioni del sistema Riferimenti esterni:

    1. Fare clic su Strumenti > Opzioni > Opzioni del sistema > Riferimenti esterni.
    2. In Assiemi, selezionare:
      • Consenti creazione di riferimenti esterni al modello
      • Qualsiasi componente per Tipo di componente riferimento
      • Assieme di primo livello per Nel contesto di
  3. Nel PropertyManager Publisher inviluppi, per Componenti da utilizzare come inviluppi , selezionare i seguenti componenti:
    1. In Connettori , selezionare tutti i connettori.
    2. Selezionare Condotti<1>.
    3. Nel sottoassieme Costruzione<1>, selezionare SottoAssPorta<1> e SottoAssPorta<2>.
  4. Per i Sottoassiemi di destinazione , selezionare PipeSubAssy<1>.
  5. Opzionale: Modificare il nome del gruppo inviluppo dal nome di default di Gruppo inviluppo1.
  6. Fare clic su Aggiungi gruppo, quindi su .
  7. Nell'albero di disegno FeatureManager®, fare clic con il pulsante destro del mouse su SottoAssTubo<1>, quindi selezionare Apri pipesubassy.SLDASM .
  8. Opzionale: Se richiesto, fare clic su Ricostruisci.

    È possibile lavorare con i componenti inviluppo nel sottoassieme.
