DimXpert 값 PropertyManager

DimXpert 값 PropertyManager에서 치수와 공차 표시를 지정합니다.

공차 및 정밀 기본값을 설정하는 방법

옵션 > 문서 속성 > DimXpert을(를) 클릭합니다.

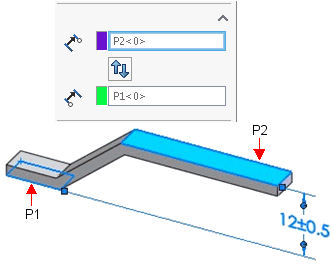

참조 피처

공차 피처 윗면 P2.
크기 치수에는 공차 피처 만 PropertyManager에 표시됩니다.
원점 피처 아랫면 P1.
시작 피처와 공차 피처에 대한 자세한 정보는 ASME Y14.5M -1994, Paragraph 2.6.1 또는 ISO 129를 참고하십시오.
피처 바꾸기
  다른 시작 피처를 사용하는 예제:
원점 피처 = 아랫면 P1 원점 피처 = 윗면 P2
화살표 머리에 있는 기호가 시작 피처임을 표시해 줍니다.
다른 치수 결과에 유의하십시오.

DimXpert 방향

두 개의 축이나 선형 피처에 치수를 추가할 때 이 옵션이 표시됩니다. X, Y 및 Z 옵션은 파트 좌표계를 기준으로 하며 피처의 축에 수직인 각 파트 축에 대해 활성화됩니다. 참고
피처의 축은 Z를 따르며 이는 X 및 Y 옵션을 활성화합니다.
수직 옵션 N은 두 피처 사이의 최단 거리로 정의된 방향을 따라 치수의 방향을 지정합니다.
사용자 정의 옵션 U는 모서리에 평행하거나 평면에 수직인 방향을 따라 치수의 방향을 지정합니다.

이 예제에서는 치수의 방향이 모서리에 평행하게 지정됩니다.
참고

유형

자세한 내용은 스타일을 참조하십시오.

공차/정밀

  속성 표시기 값 여러 개의 설정이 있는 구멍 유형 속성 표시기에는, 모든 치수가 개별적으로 표시됩니다. 이 기능은 깊이가 있는 기본형 구멍, 카운터보어 구멍, 카운터싱크 구멍, 복합 홈 치수, 모따기 등에 타당합니다.
공차 유형 목록에서 선택합니다. 치수 유형에 따라 사용 가능한 선택 목록이 달라집니다.
최대 편차
최소 편차
  괄호 표시 공차값에 괄호를 삽입합니다.
단위 정밀 목록에서 소수점 뒤에 올 자릿수를 선택합니다.
공차 정밀 공차값 소수점 뒤에 올 자릿수를 선택합니다.
구멍과 축:
분류 (맞춤, 공차 맞춤, 맞춤 (공차만)). 구멍 맞춤이나 축 맞춤(아래)을 선택할 경우, 다른 유형 목록(구멍 맞춤 또는 축 맞춤)이 필터됩니다.
구멍 맞춤 및 축 맞춤 (맞춤, 공차 맞춤, 맞춤(공차만)). 목록에서 선택하거나 텍스트를 입력합니다.
좌우 상칭 공차 (최대 편차와 최소 편차)는 공차 맞춤이나 맞춤 (공차만) 옵션 중 하나만 선택했을 때 구멍 맞춤이나 축 맞춤에서 사용할 수 있습니다.
  맞춤 공차 표시 (맞춤, 공차 맞춤 또는 맞춤(공차만)) 다음 중 하나를 선택합니다.

분리선이 있는 세로 스택

분리선이 없는 세로 스택

선형 표시

주요 값

이 옵션은 읽기 전용입니다. 치수 이름과 값을 표시합니다.

치수 문자

  인스턴스 수 패턴에는 패턴의 수를 표시합니다.
  텍스트 <DIM>으로 표시되는 치수가 상자에 자동으로 나타납니다. 상자 안에 포인터를 두고 텍스트를 삽입합니다.
구멍에는 txcalloutformat.txt 파일에 지정된 형식이 사용됩니다. 자세한 내용은 DimXpert 크기 치수, 속성 표시기 형식 파일을 참조하십시오.
어떤 치수 유형은 자동으로 텍스트가 추가되기도 합니다. 예를 들어, 카운터보어 구멍의 속성 표시기는 구멍의 직경과 깊이를 표시해 줍니다(<MOD-DIAM><DIM><HOLE-DEPTH>xx). 구멍 가공 마법사에서 작성한 구멍의 구멍 속성 표시기는 구멍 가공 마법사의 정보를 표시합니다. 속성 표시기 변수 대화 상자에서 텍스트를 편집하고 변수를 삽입 할 수 있습니다.
괄호 붙여주기 구속된 (참조) 치수에 괄호를 표시하거나 표시하지 않을 수 있습니다. 기본적으로 괄호 안에 표시됩니다.

검사 치수
치수 가운데 맞춤 치수 텍스트를 치수 보조선 사이로 끌어놓으면, 치수 텍스트가 치수 보조선 중심에 맞추어집니다.

문자 오프셋 지시선을 사용하여 치수선에서 치수 문자를 오프셋합니다.
  양쪽 맞춤 텍스트를 가로로 맞출 수 있으며 일부 표준의 경우 지시선을 세로로 맞출 수 있습니다.
  • 왼쪽 맞춤 , 가운데 맞춤 , 오른쪽 맞춤
  • 위에 맞춤 , 가운데 맞춤 , 아래에 맞춤 .
  기호 포인터를 클릭하여 기호를 원하는 곳에 삽입합니다. 기호 라이브러리에 액세스하려면 기호 아이콘이나 기타 기호 를 클릭합니다.
기호는 치수와 공차의 기저 의미를 바꿀 수도 있으므로 DimXpert 치수에 기호를 추가할 때 주의해야 합니다.
  전체 대문자 선택한 치수 또는 구멍 속성 표시기의 텍스트가 그래픽 영역에 모두 대문자로 표시됩니다. 대소문자 혼용으로 되돌리려면 이 옵션을 선택 취소합니다.

이중 치수

치수가 문서 단위계와 이중 단위로 표시되도록 지정합니다. 두 단위는 도구 > 옵션 > 문서 속성 > 단위에서 지정합니다.

단위 정밀 목록에서 소수점 뒤에 올 자릿수를 선택합니다.
공차 정밀 공차값 소수점 뒤에 올 자릿수를 선택합니다.
